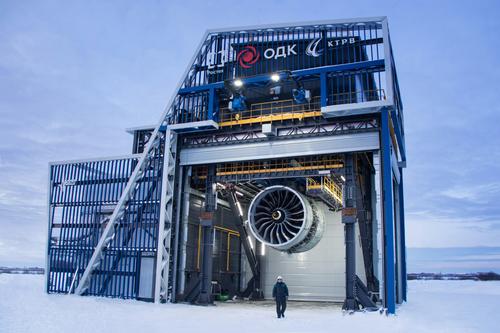

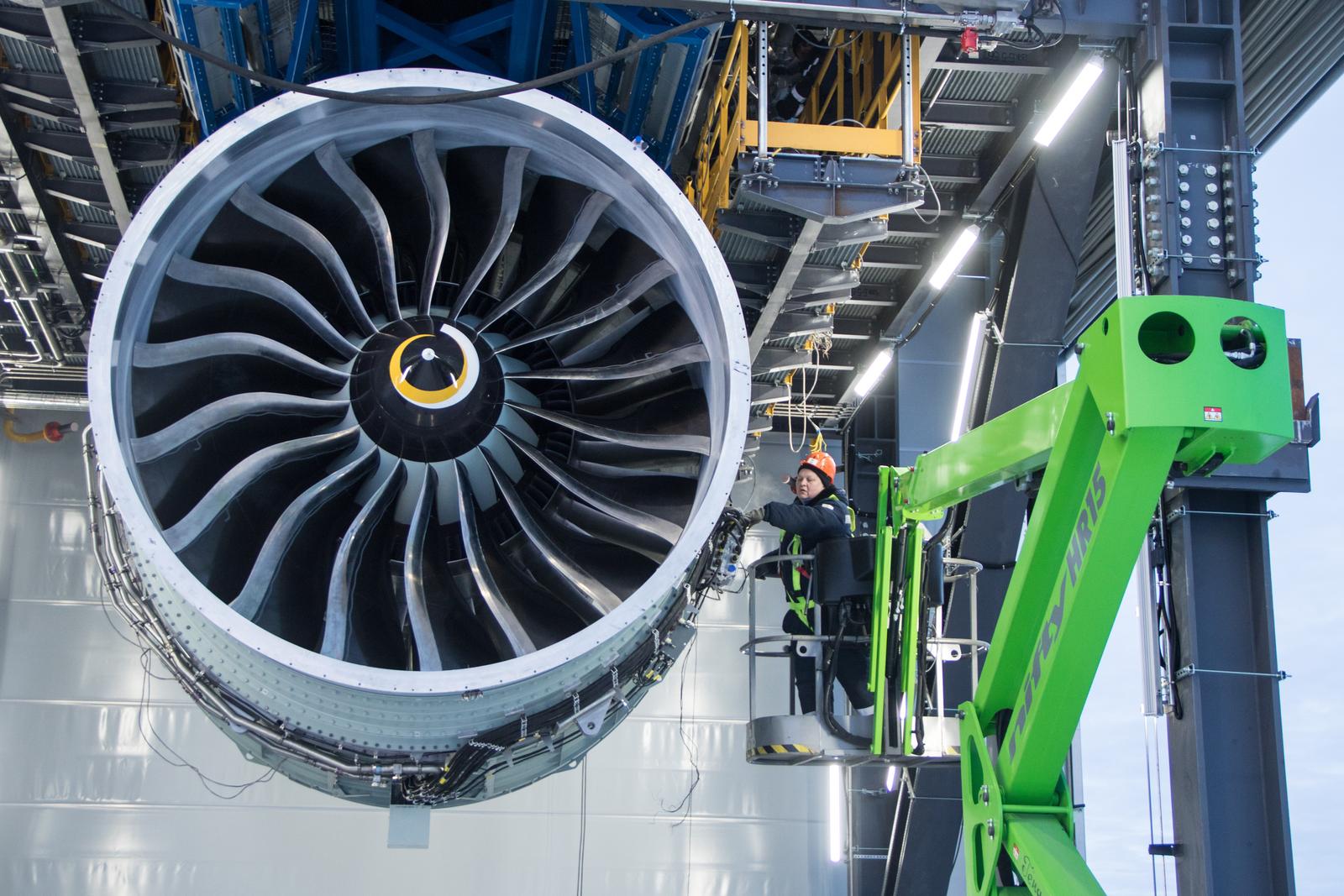

El rotor giratorio del PD-35, al igual que otros sistemas rotativos, tiene sus propias formas y frecuencias de vibración. Cuando la frecuencia de excitación coincide con una de las frecuencias naturales, es posible que la vibración se intensifique.

Para un motor de esta clase, esta es una de las tareas importantes en el diseño. Los diseñadores calculan de antemano los modos críticos y prevén un paso seguro por estas zonas.

«Perviy Tekhnicheskiy» analiza qué soluciones específicas implementaron los diseñadores de Perm en la prometedora unidad de potencia para evitar tales efectos desagradables.

Por qué un eje metálico comienza a «sonar»

En un motor inmóvil, el rotor parece rígido. Pero al girar, experimenta cargas y puede realizar pequeños desplazamientos elásticos.

Cualquier sistema rotativo tiene sus propias formas y frecuencias de vibración. Al acercarse a la frecuencia de resonancia, la amplitud de la vibración puede aumentar. Por lo tanto, es imposible eliminar completamente las vibraciones; es necesario controlar su nivel.

Aquí, el rotor se puede comparar con una cuerda de guitarra. La cuerda no tiene por qué permanecer inmóvil: lo importante es que sus vibraciones no se salgan de control.

Las revoluciones peligrosas pasan en segundos

El rotor no alcanza la velocidad de trabajo de inmediato. Al arrancar, pasa secuencialmente por varios modos de rotación y, con ellos, por frecuencias críticas.

Por lo tanto, el cálculo se realiza para todo el rango de operación. Los ingenieros determinan las frecuencias naturales del sistema rotativo, evalúan su rigidez y tienen en cuenta las características de los soportes y cojinetes.

Una tarea separada es la amortiguación. Permite disipar la energía de las vibraciones y limitar su amplitud.

El modo crítico en sí mismo no significa la destrucción del motor. Los rotores de las turbomáquinas se diseñan teniendo en cuenta el paso por estas zonas. La tarea consiste en que, durante la aceleración y la reducción de las revoluciones, no se produzca una intensificación inadmisible de la vibración.

La tarea del sistema rotativo es controlar la vibración en todos los modos

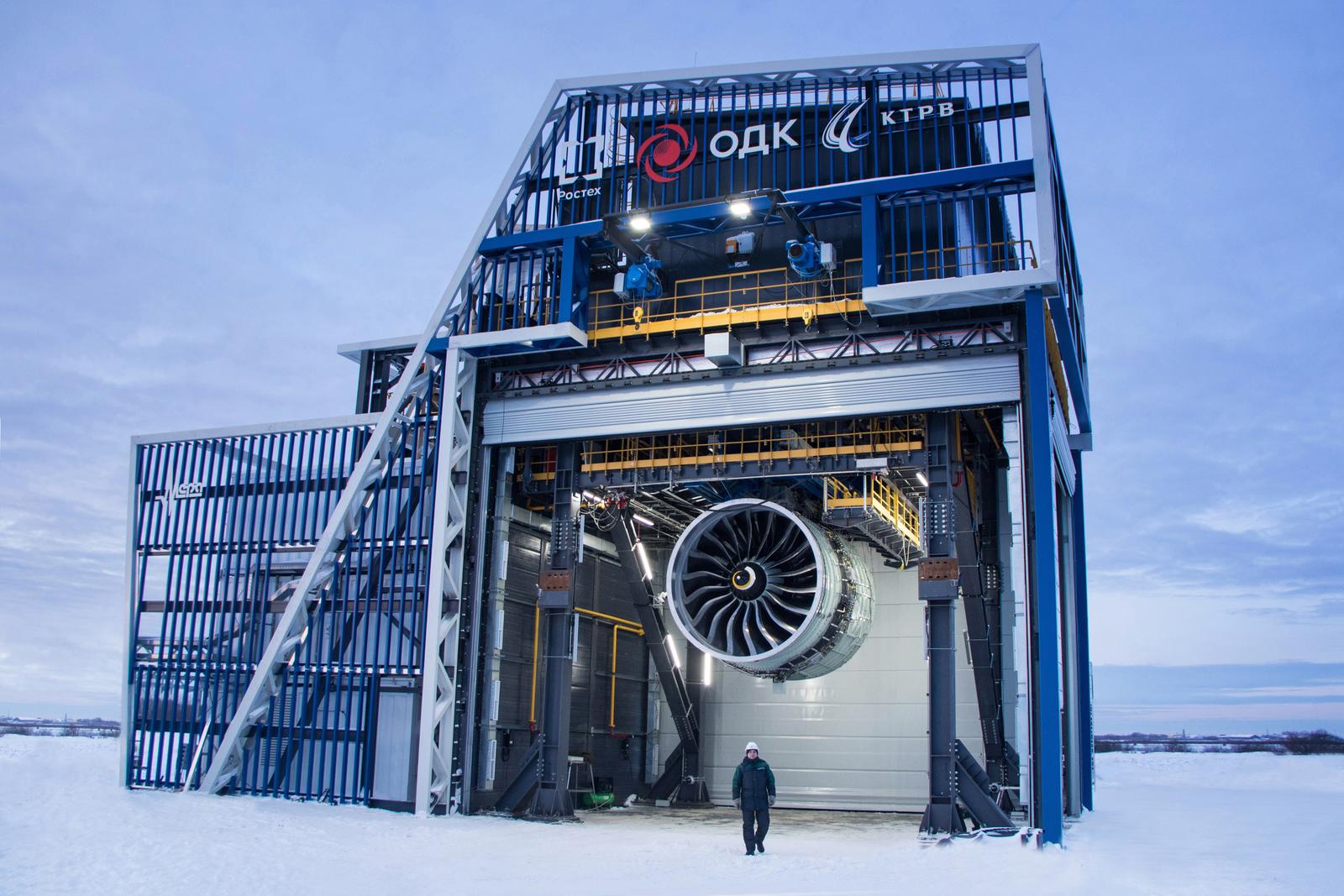

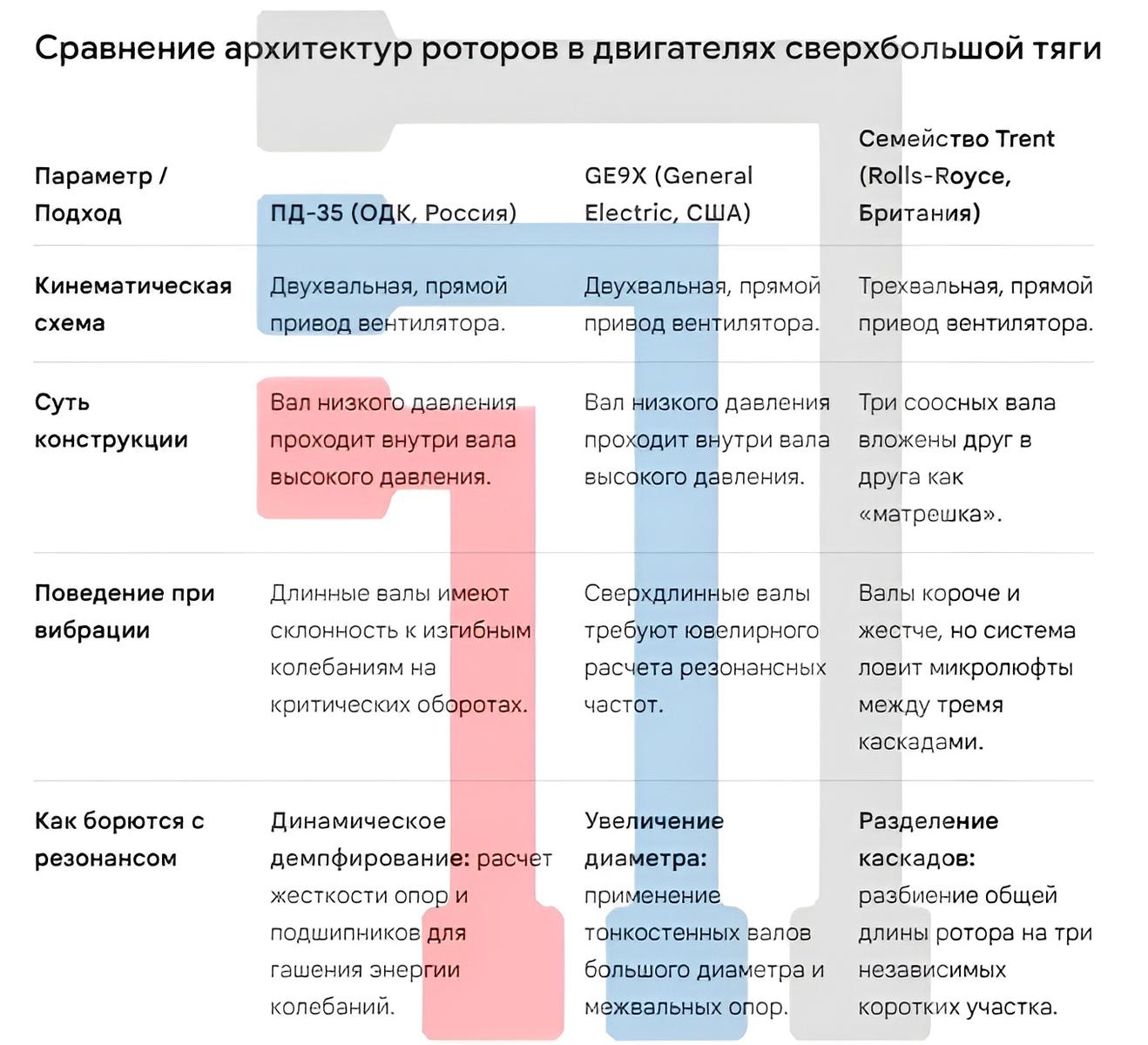

Cuanto más compleja y potente es una turbomáquina, más importante se vuelve su dinámica rotativa. El cambio en el modo de operación afecta la naturaleza de las vibraciones del sistema rotativo, por lo que al diseñar se tienen en cuenta diferentes combinaciones de frecuencia de rotación, rigidez y características de los soportes.

Por lo tanto, los diseñadores consideran el rotor, los soportes y los cojinetes como un sistema dinámico único. Un cambio en la rigidez de un elemento puede afectar las características dinámicas de todo el sistema.

Como resultado, el motor no se diseña según el principio de «el eje no debe vibrar en absoluto»: es imposible eliminar completamente las vibraciones en un sistema rotativo real. El requisito es diferente: la vibración debe permanecer controlada en todos los modos, incluido el paso por frecuencias críticas.
