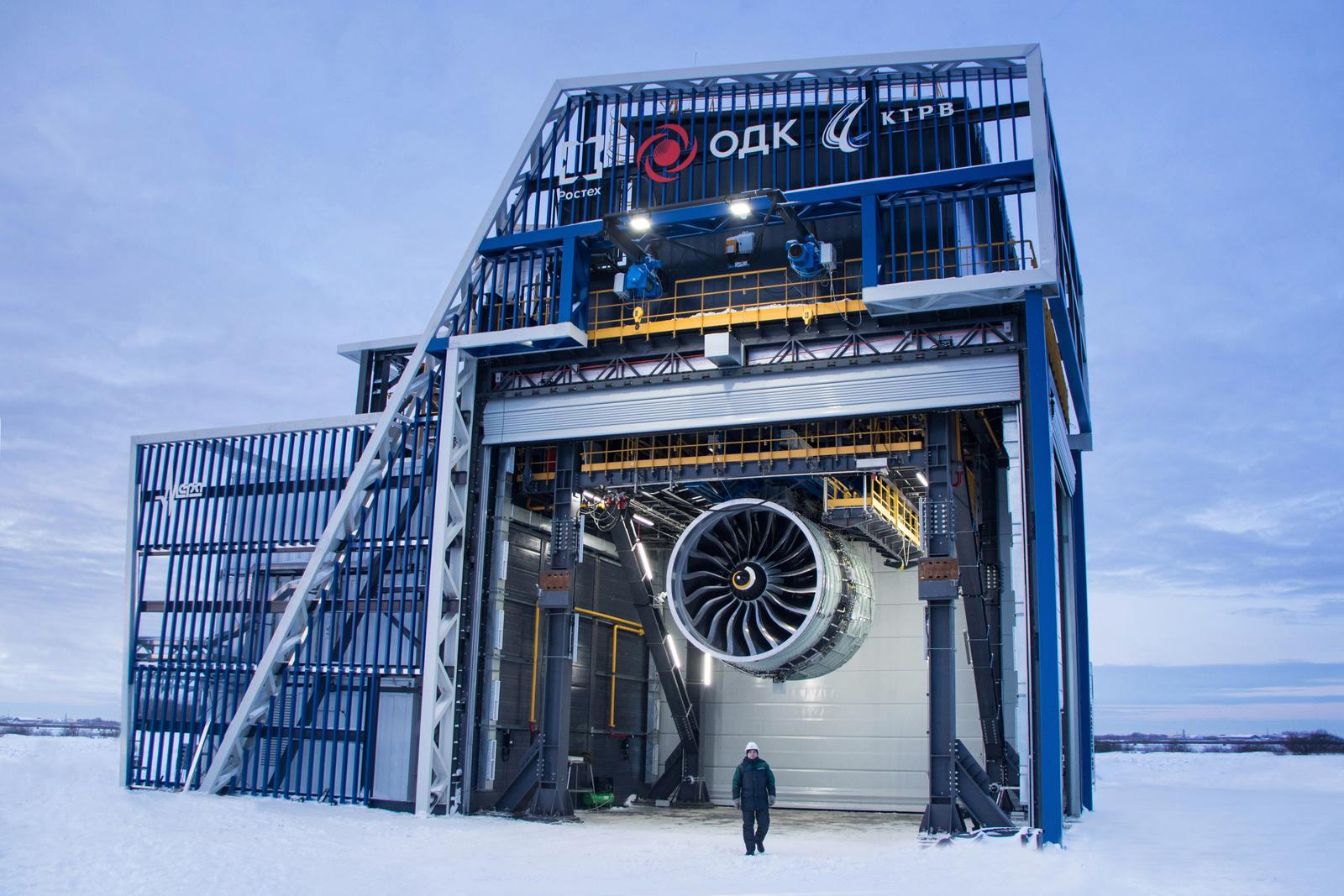

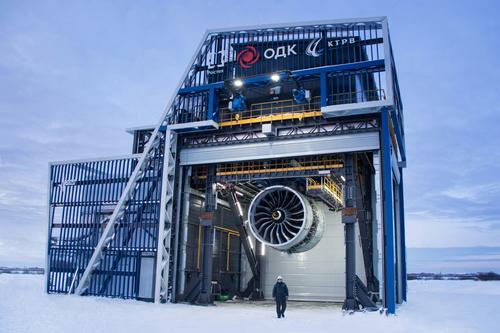

У вращающегося ротора ПД-35, как и у других роторных систем, есть собственные формы и частоты колебаний. При совпадении частоты возбуждения с одной из собственных частот возможно усиление вибрации.

Для двигателя такого класса это одна из важных задач при проектировании. Конструкторы заранее рассчитывают критические режимы и предусматривают безопасное прохождение таких зон.

«Первый технический» разбирается, какие именно решения заложили пермские конструкторы в перспективную силовую установку, чтобы избежать таких неприятных эффектов.

Почему металлический вал начинает «звучать»

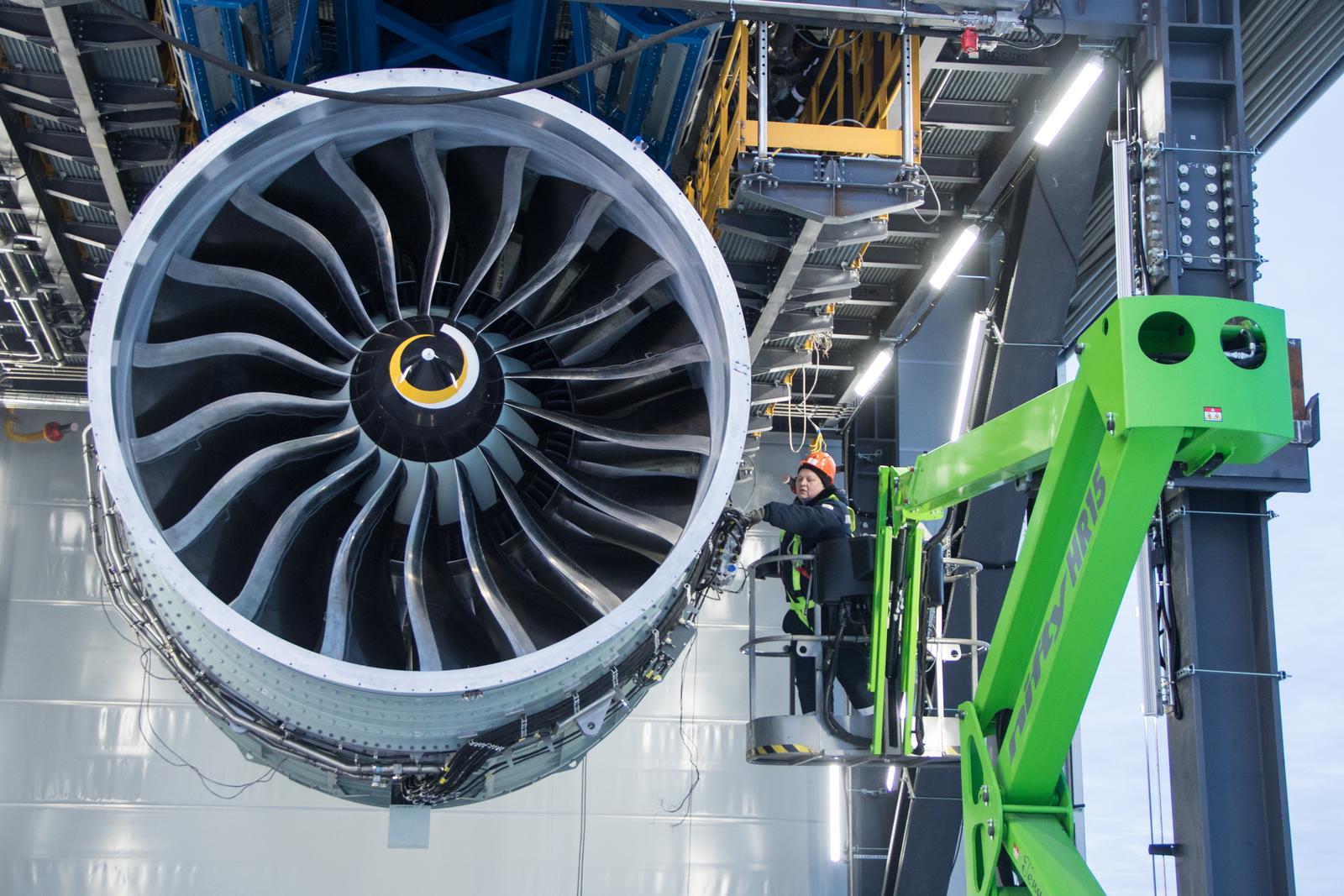

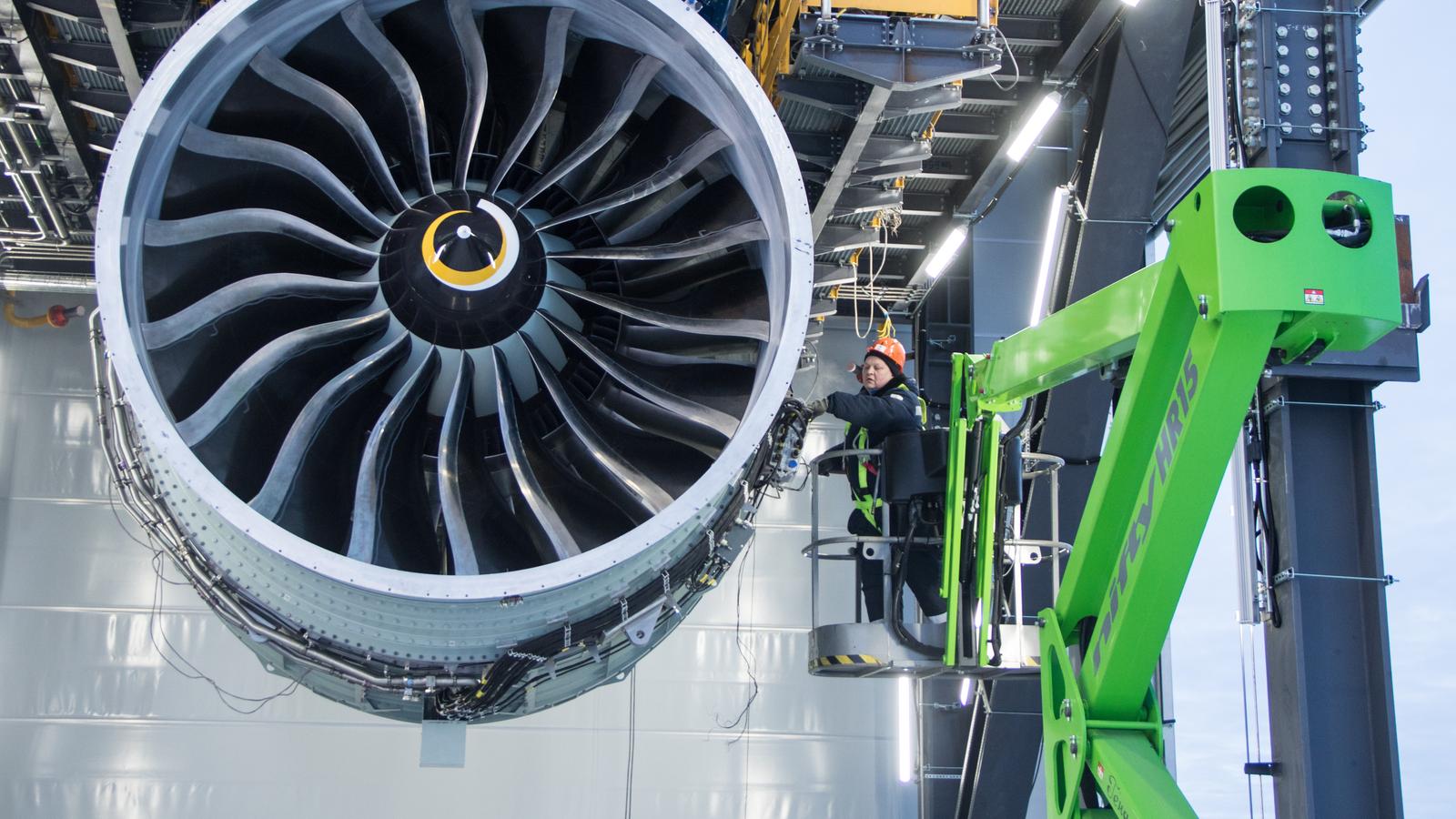

На неподвижном двигателе ротор кажется жёстким. Но при вращении он испытывает нагрузки и может совершать небольшие упругие перемещения.

У любой роторной системы есть собственные формы и частоты колебаний. При приближении к резонансной частоте амплитуда вибрации способна увеличиваться. Поэтому полностью исключить колебания невозможно — необходимо контролировать их уровень.

Именно здесь ротор можно сравнить с гитарной струной. Струна не обязана оставаться неподвижной: важно, чтобы её колебания не вышли из-под контроля.

Опасные обороты проходят за секунды

Ротор не сразу выходит на рабочую скорость. При запуске он последовательно проходит различные режимы вращения, а вместе с ними — критические частоты.

Поэтому расчёт проводят для всего диапазона работы. Инженеры определяют собственные частоты роторной системы, оценивают её жёсткость и учитывают характеристики опор и подшипников.

Отдельная задача — демпфирование. Оно позволяет рассеивать энергию колебаний и ограничивать их амплитуду.

Критический режим сам по себе не означает разрушение двигателя. Роторы турбомашин проектируют с учётом прохождения таких зон. Задача состоит в том, чтобы при разгоне и снижении оборотов не происходило недопустимого усиления вибрации.

Задача роторной системы — контролировать вибрацию на всех режимах

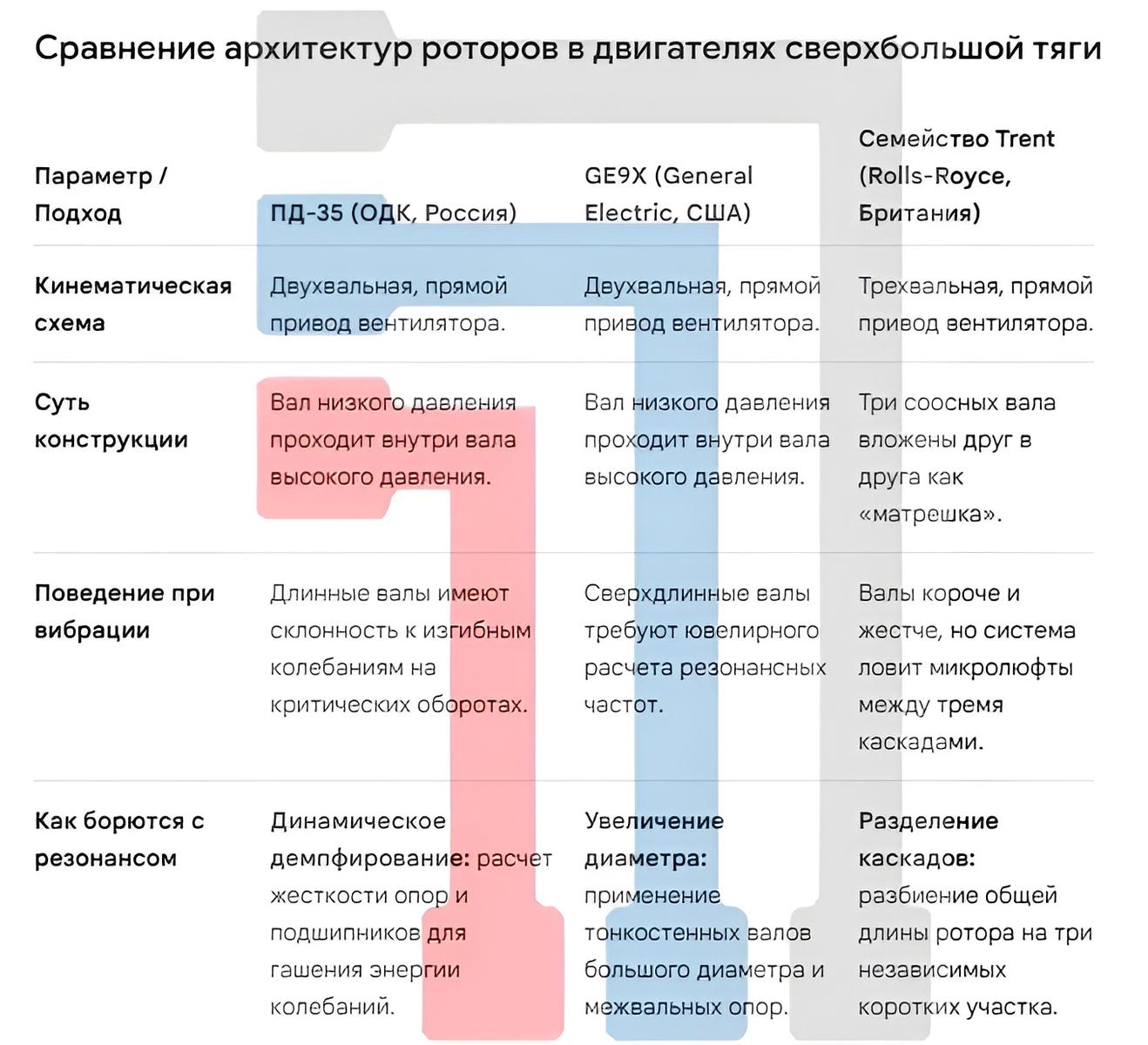

Чем сложнее и мощнее турбомашина, тем важнее становится её роторная динамика. Изменение режима работы влияет на характер колебаний роторной системы, поэтому при проектировании учитывают разные сочетания частоты вращения, жёсткости и характеристик опор.

Поэтому конструкторы рассматривают ротор, опоры и подшипники как единую динамическую систему. Изменение жёсткости одного элемента может влиять на динамические характеристики всей системы.

В результате двигатель проектируют не по принципу «вал вообще не должен вибрировать»: полностью исключить колебания в реальной роторной системе невозможно. Требование другое — вибрация должна оставаться контролируемой на всех режимах, включая прохождение критических частот.
