Рузаевский завод химического машиностроения (Рузхиммаш) запатентовал усовершенствованный узел крепления тормозного оборудования для вагонов-платформ. Разработка позволяет увеличить прочность соединения, сохранив компактность размещения деталей.
Речь идёт об узле крепления серьги мёртвой точки — одной из ключевых частей тормозной рычажной передачи. Именно здесь часто возникают нагрузки, которые могут привести к поломке. Инженеры Рузхиммаша предложили новую конструкцию кронштейна, которая решает эту проблему.

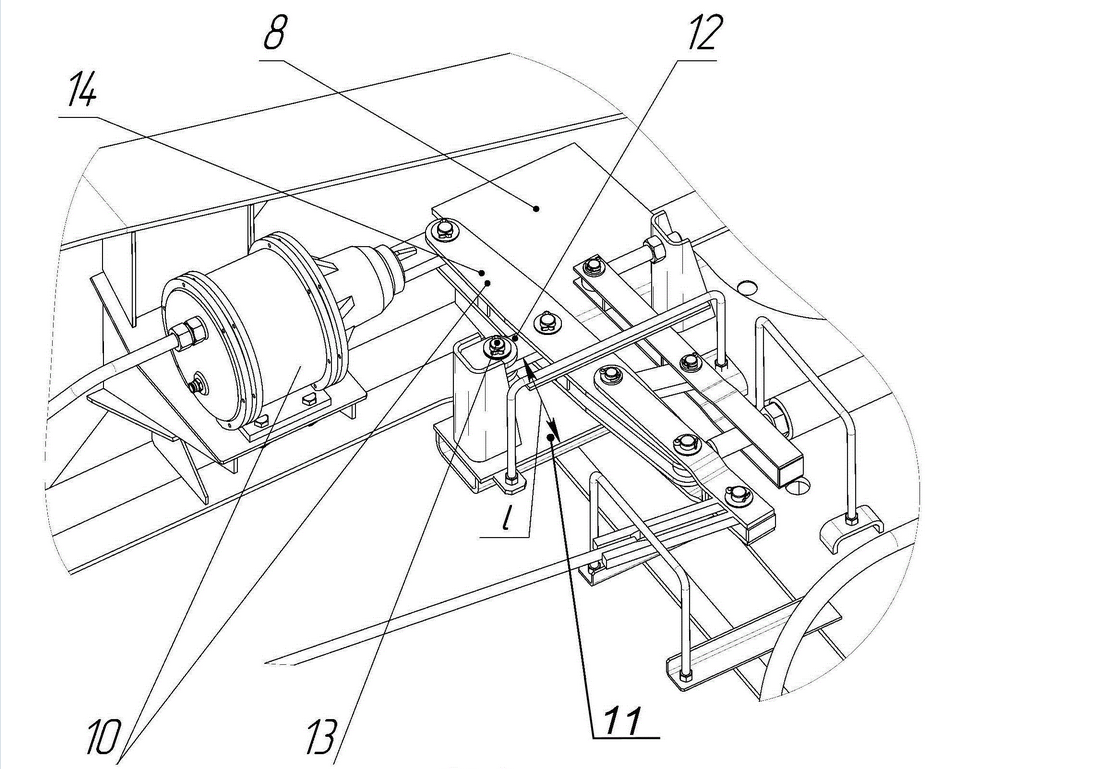

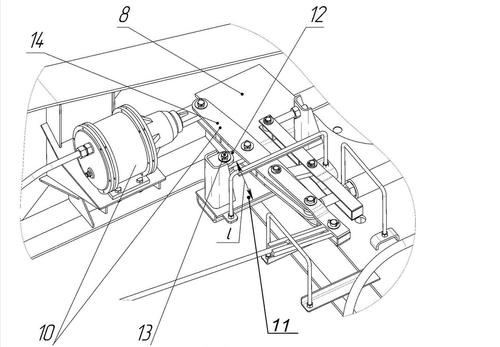

Кронштейн сделали в виде длинной балки, которую жёстко прикрепили к основанию. Сама балка длиннее основания — это даёт дополнительную прочность. Снизу к основанию приварили стойку с двумя ушками, в них сделаны отверстия для оси, на которой держится серьга. Всю конструкцию прикручивают к нижней части поперечной балки вагона. При этом высота кронштейна вместе со стойкой больше, чем расстояние от серьги до этой балки. Так узел крепления держится надёжнее и лучше распределяет нагрузки.
Главный технический результат — увеличение прочности узла крепления без потери компактности. Это особенно важно для вагонов-платформ, где каждый сантиметр пространства на счету. Усиленный узел позволяет тормозной системе работать надёжнее и дольше без ремонта.
Патент получен. Разработку можно использовать при производстве новых вагонов и модернизации существующего парка грузовых платформ.
