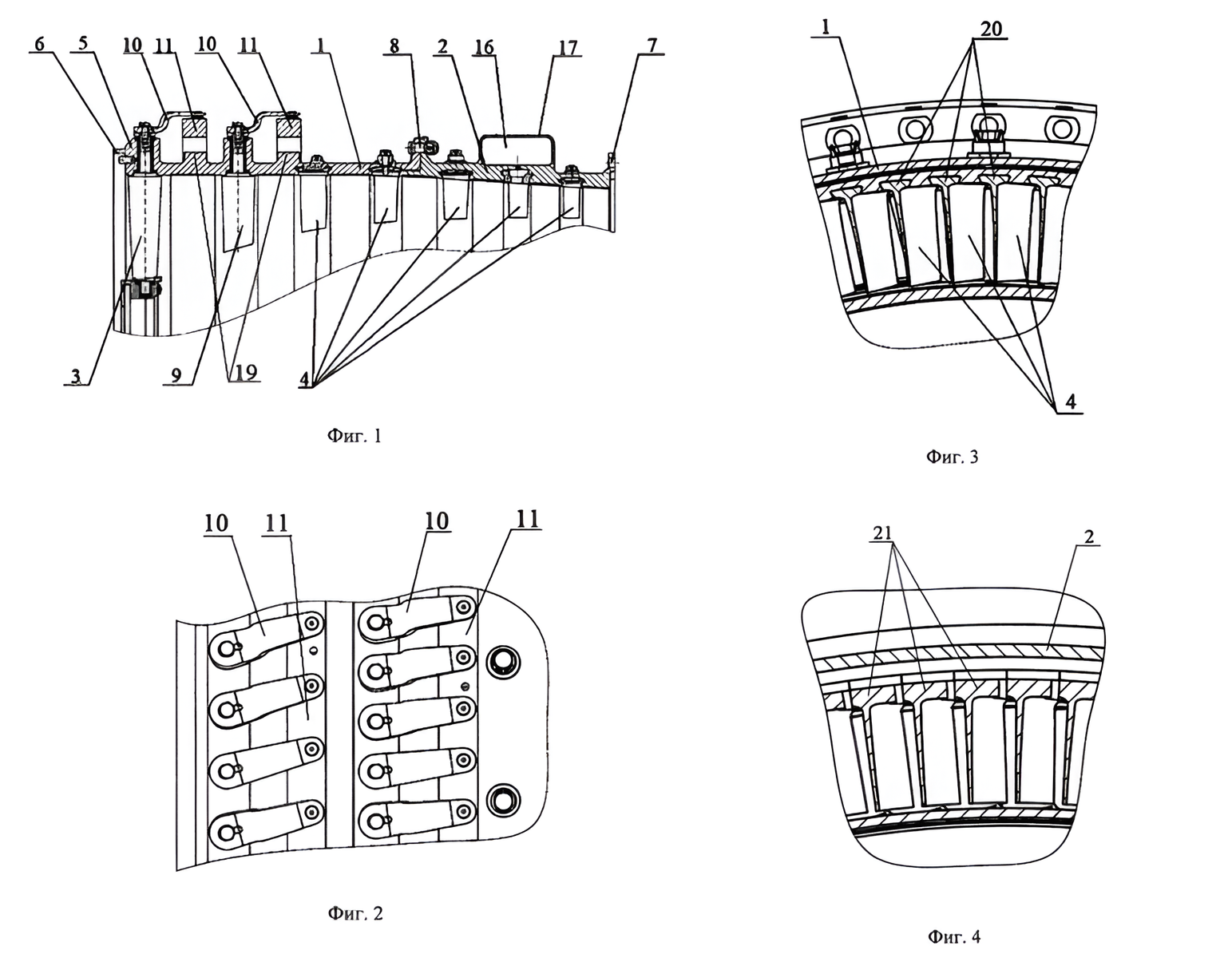

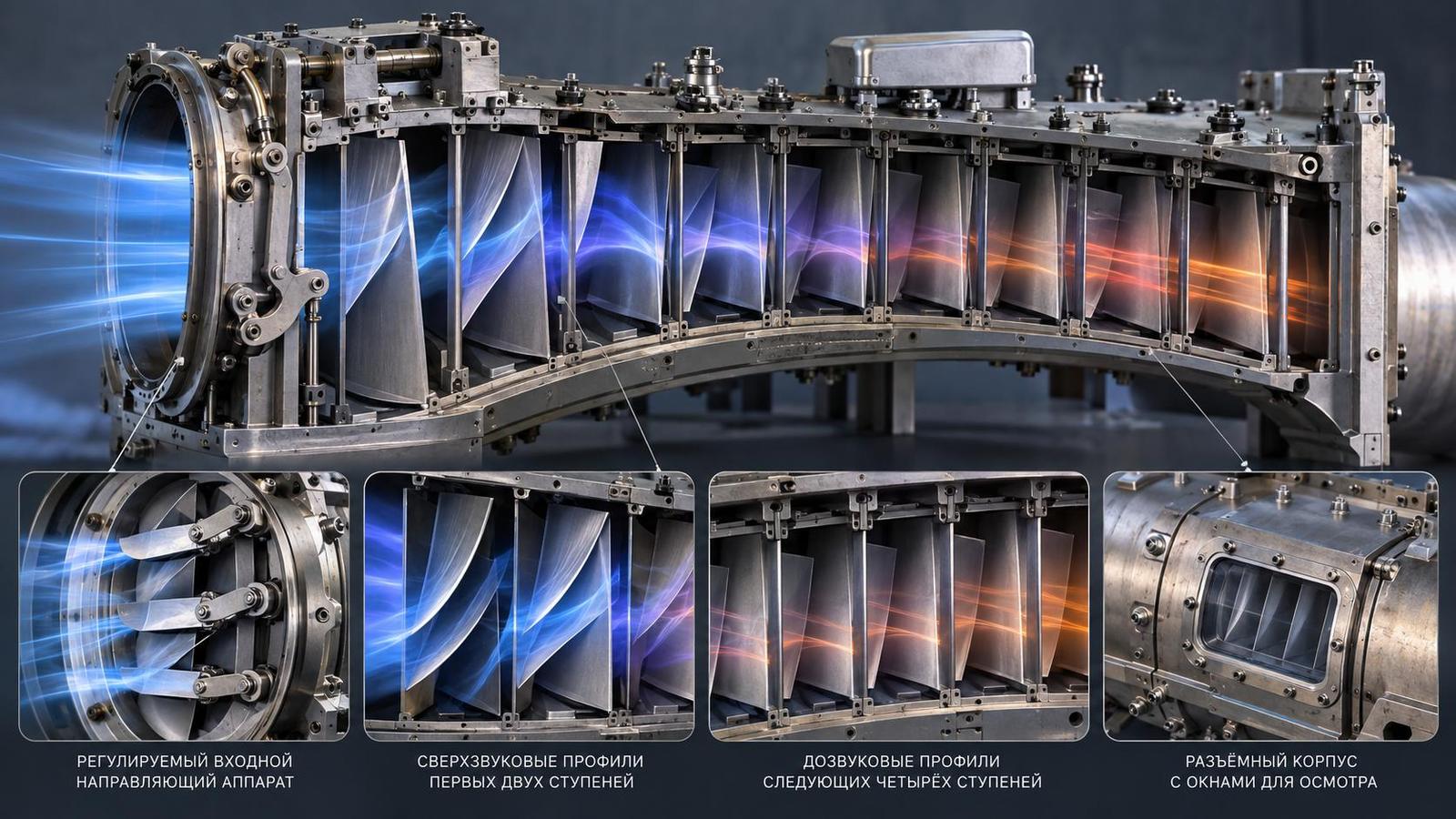

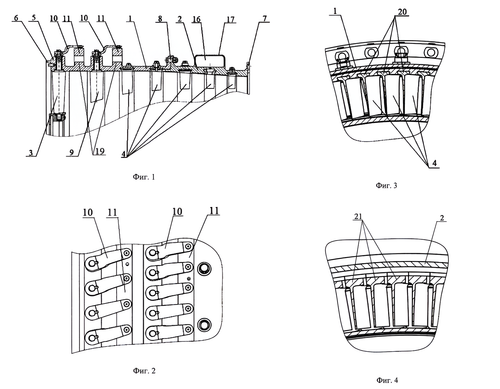

Конструкторы бюро имени Люльки разработали новый статор компрессора высокого давления газотурбинного двигателя. Силовая конструкция охватывает 6 ступеней направляющих аппаратов, причём в первых двух применены сверхзвуковые профили лопаток, тогда как на следующих 4 — дозвуковые.

Такая комбинация должна повысить эффективность и газодинамическую устойчивость компрессора, уверены инженеры. Входной направляющий аппарат и аппарат первой ступени получили поворотные лопатки, позволяющие менять параметры потока в зависимости от режима работы двигателя.

Особенность разработки заключается и в подходе к проектированию. Специалисты учитывают реальные отклонения геометрии деталей, радиальные и осевые зазоры, производственные допуски и эксплуатационные деформации, чтобы снизить их влияние на характеристики КВД.

Корпус статора сделали разъёмным из двух частей, что должно упростить сборку и ремонт. Предусмотрены также окна для осмотра проточной части без полной разборки узла.
