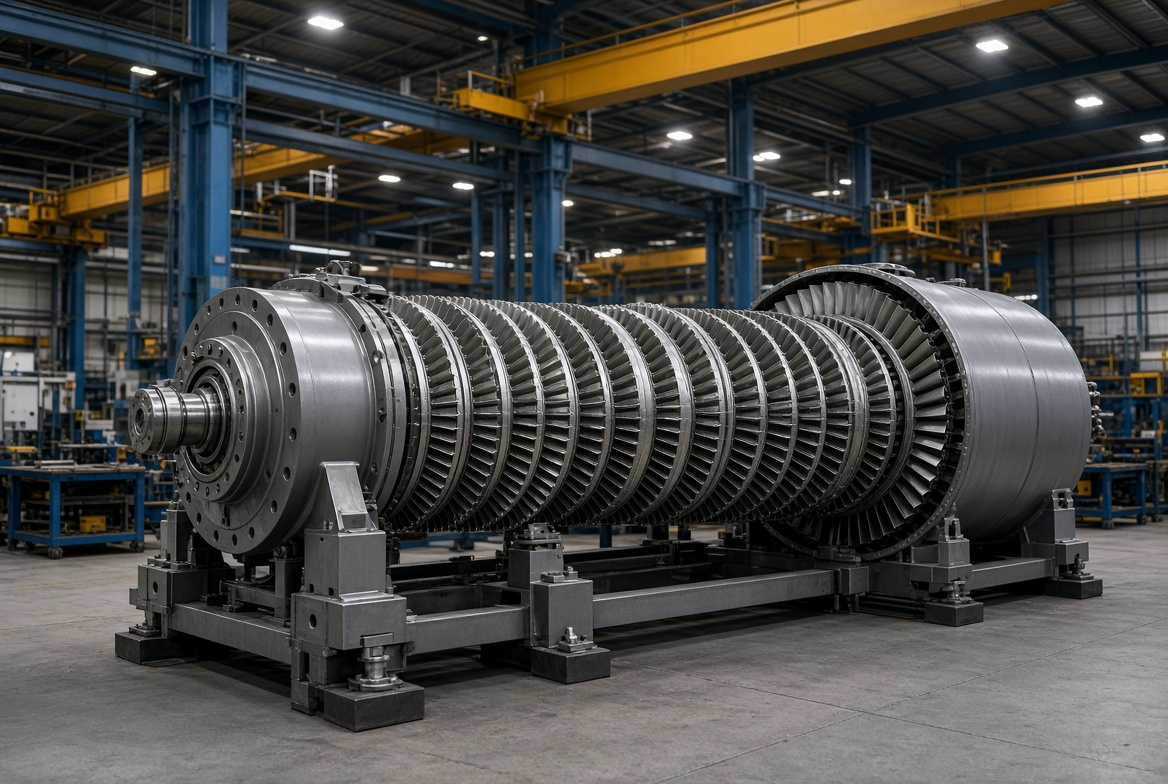

Опасный вращающийся срыв в многоступенчатом компрессоре газотурбинного двигателя предложили выводить за пределы рабочего диапазона, чтобы снизить вибрационные нагрузки на рабочие лопатки. Способ разработали и запатентовали инженеры ПАО «ОДК-Сатурн».

Вращающийся срыв возникает при нарушении устойчивости потока в компрессоре. Для рабочих лопаток это опасный режим: он сопровождается сильными колебаниями, повышает вибрационные напряжения и способен ухудшать работу компрессора. В существующих подходах срыв в основном обнаруживают по характерной частоте, после чего испытания приходится выводить из опасного режима.

Новая методика позволяет не просто обнаружить срыв, а определить, какие ступени многоступенчатого компрессора сильнее всего подвержены срывным колебаниям. Для этого инженеры анализируют сигнал датчика пульсаций давления на корпусе компрессора сразу в узком и широком диапазонах частот. По изменению сигналов на частотах следования лопаток можно установить наиболее неустойчивые ступени.

После обнаружения проблемной зоны подбирается способ изменения режима работы компрессора. В испытаниях могут увеличивать углы направляющих аппаратов, открывать отбор воздуха за определённой ступенью либо сочетать оба решения. Для каждого варианта снова определяют частоту вращающегося срыва и пересчитывают аэродинамические параметры ступени.

В приведённом в патенте примере срыв первоначально фиксировался при 11 660 об/мин, тогда как частота малого газа составляла 11 500 об/мин. Открытие отборов за четвёртой ступенью снизило порог возникновения срыва до 11 270 об/мин — на 390 об/мин. Однако более заметный эффект дало изменение углов направляющих аппаратов первой и второй ступеней на +3°. После этого срыв удалось сместить до 10 400 об/мин, то есть примерно на 1260 об/мин ниже исходного значения.

В результате предложенная технология должна снизить срывные вибрационные напряжения в рабочих лопатках и увеличить запас по газодинамической устойчивости компрессора в рабочем диапазоне оборотов. Речь идёт именно о доводке уже созданного ГТД на стендовых испытаниях: вместо попытки полностью устранить вращающийся срыв инженеры предлагают вывести опасный режим туда, где двигатель его не использует.
