Износ зубчатой передачи предлагают выявлять по смещению частоты максимума второй гармоники вибрационного сигнала. ООО «ПКФ „ТСК“» получило патент на способ диагностики зубьев дифференциального редуктора газотурбинного двигателя, при котором состояние зацепления определяют по максимуму второй гармоники вибрационного сигнала.

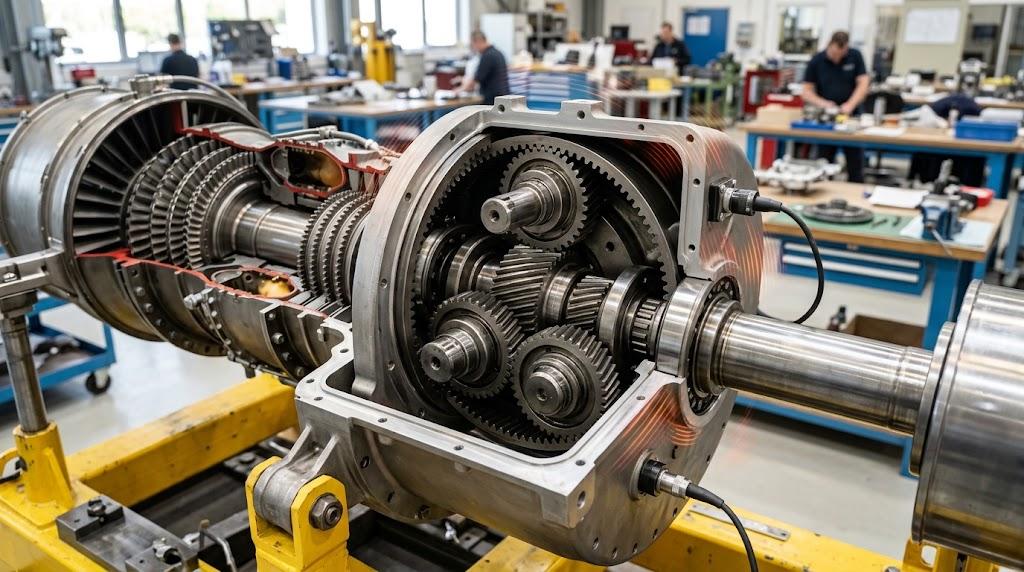

Метод рассчитан на диагностику дифференциальных редукторов ГТД и использует сигнал вибропреобразователя, установленного на корпусе редуктора.

Во время работы двигателя на режиме «Приёмистость» сигнал подвергают спектральному анализу. Из него выделяют вторую гармонику ряда, шаг которой определяется произведением числа сателлитов на частоту вращения солнечной шестерни в относительном движении. Затем находят частоту максимальной интенсивности этой гармоники и сравнивают её с эталонным значением, заранее рассчитанным по статистике исправных редукторов.

В патенте приведён пример турбовинтового двигателя с редуктором, имеющим три сателлита. Для исследованной выборки среднее значение диагностического параметра составило 13,5 Гц, среднеквадратическое — 31,5 Гц, а установленное по приведённой методике эталонное значение — 138,98 Гц.

Для двух двигателей из выборки частота максимума оказалась выше эталона; На одном из двигателей впоследствии обнаружили трещину пера рабочей лопатки седьмой ступени компрессора; в патенте её возникновение связывается авторами с резонансными колебаниями, вызванными вибрацией изношенной зубчатой пары,

Главное отличие нового решения от ранее опубликованного способа той же «ПКФ „ТСК“» заключается в диагностическом признаке. В другом патенте, о котором мы писали ранее, речь шла об анализе сигнала штатного тахометрического датчика и формы спектрального пика. В новом патенте используется вибрационный сигнал, а состояние редуктора оценивается по частоте максимума второй гармоники.
