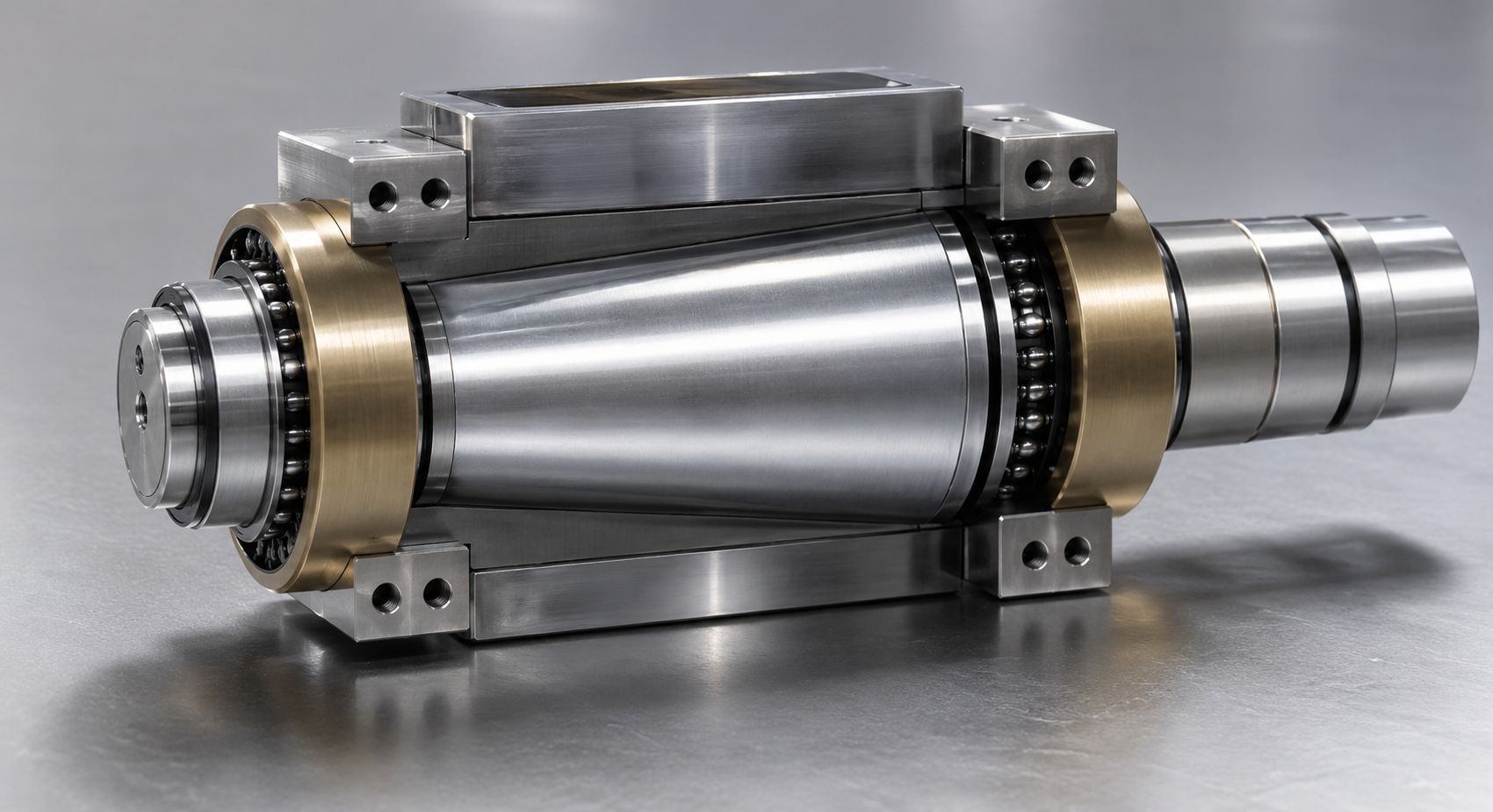

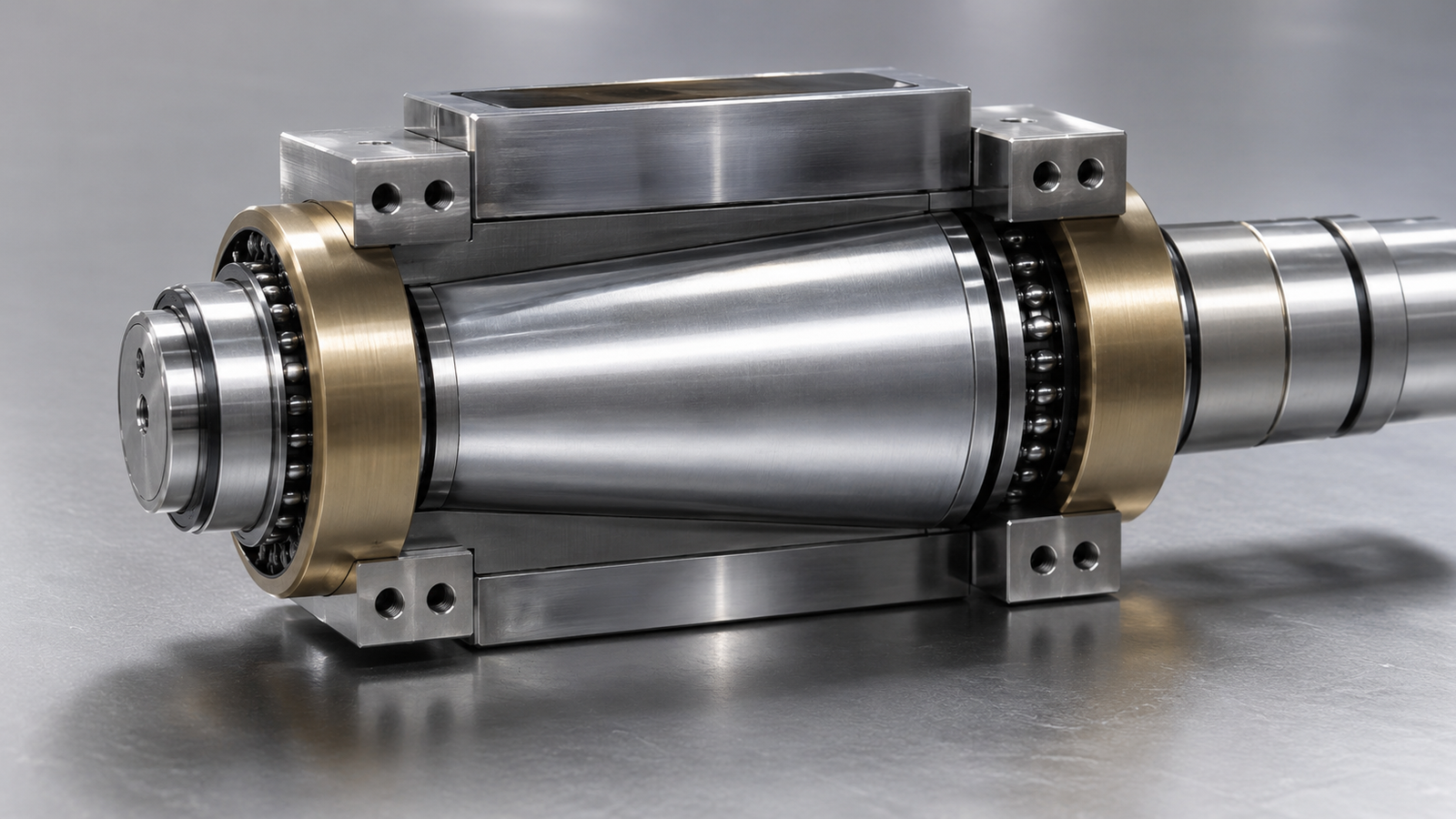

В России создали новую конструкцию ротора с магнитным подвесом для центробежных машин — компрессоров, насосов и энергетических установок. Автором разработки указан Марк Цельмер.
Главная задача конструкции — снизить перекосы и смещения ротора при сборке, а также повысить устойчивость работы при высоких нагрузках и оборотах.

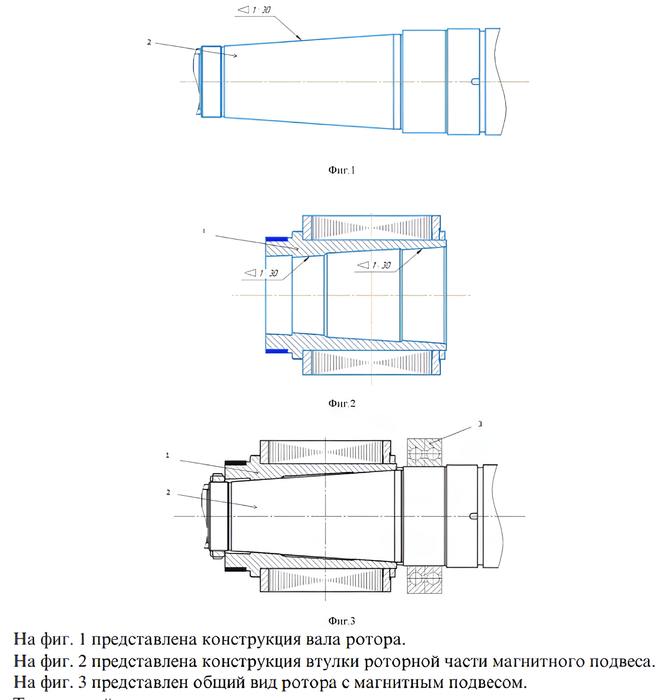

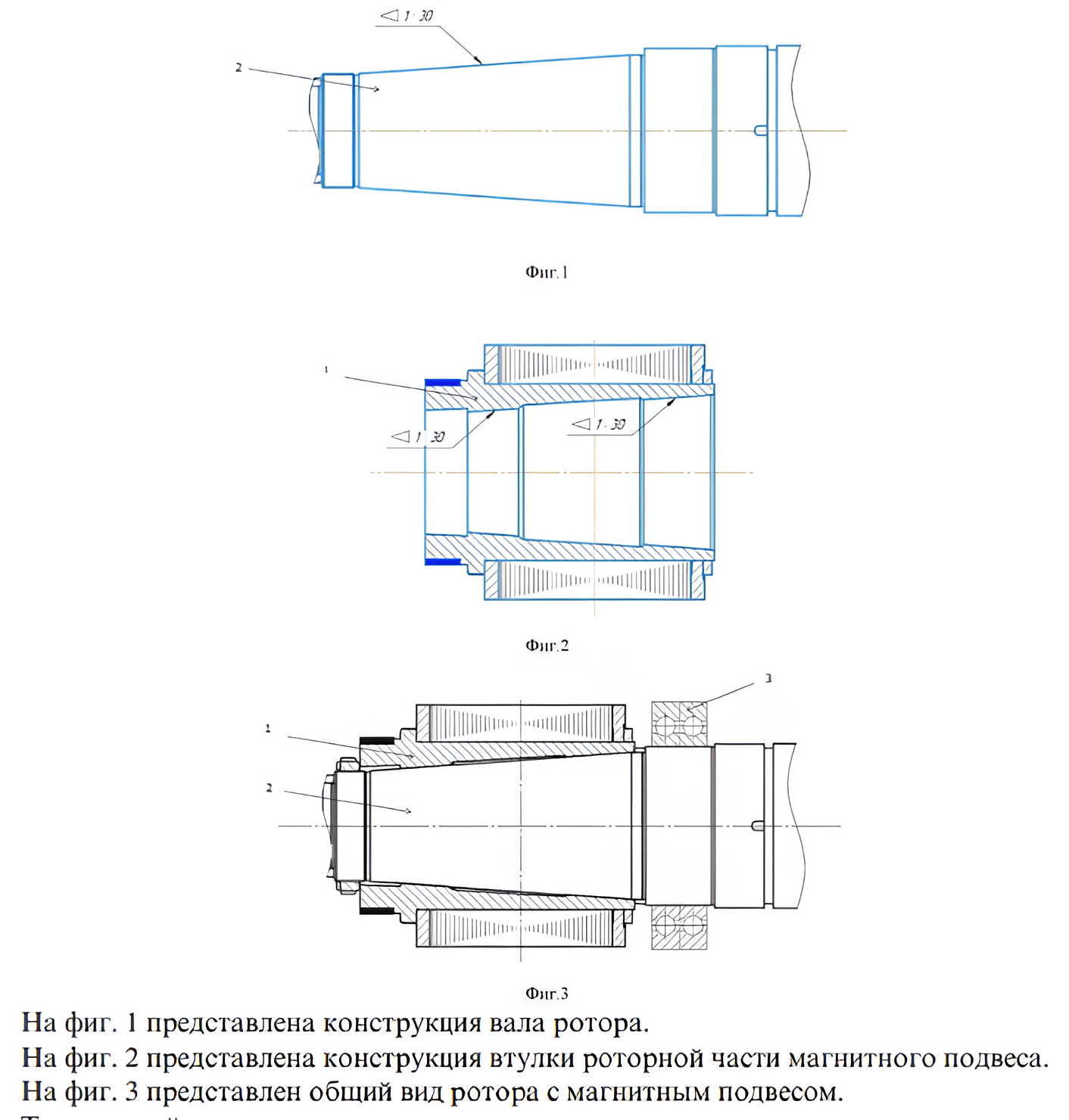

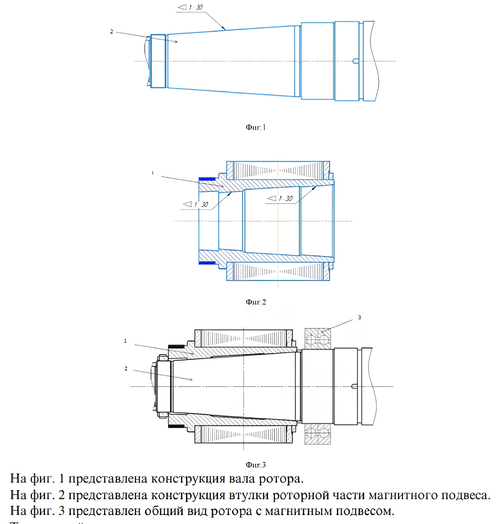

Инженер предложил коническую посадку втулки магнитного подвеса на вал ротора с конусностью 1:30. Такая схема обеспечивает самозацентрирование деталей при сборке и уменьшает риск перекосов.
Дополнительно предусмотрена технологическая проточка, которая исключает некорректный контакт по краям и повышает точность посадки.
Ещё одной особенностью стали сдвоенные страховочные подшипники. Они распределяют радиальную нагрузку между двумя узлами, увеличивая несущую способность ротора и снижая риск повреждений при высоких оборотах.
