Inventor ruso patenta un torno de sobremesa con nivel de vibración reducido

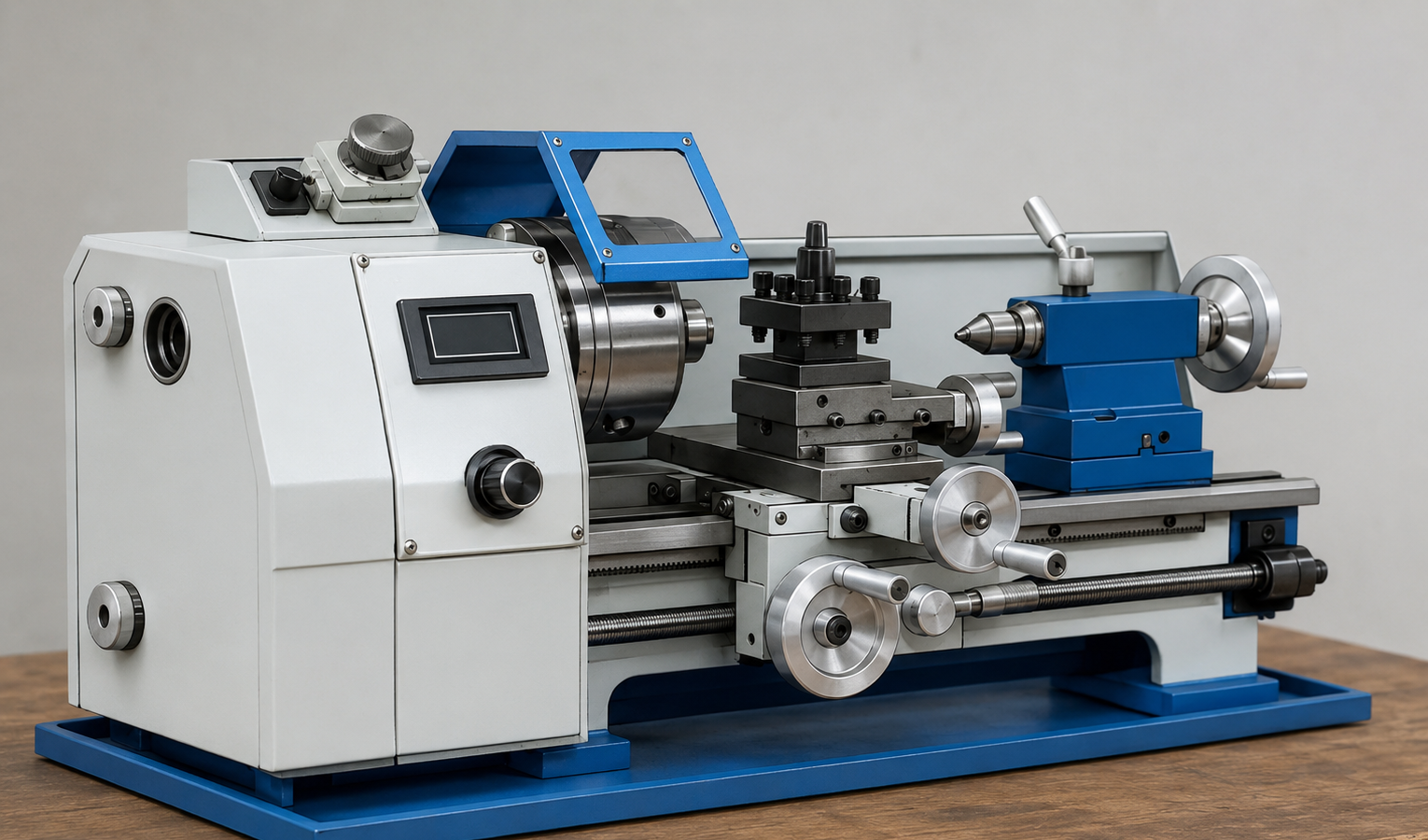

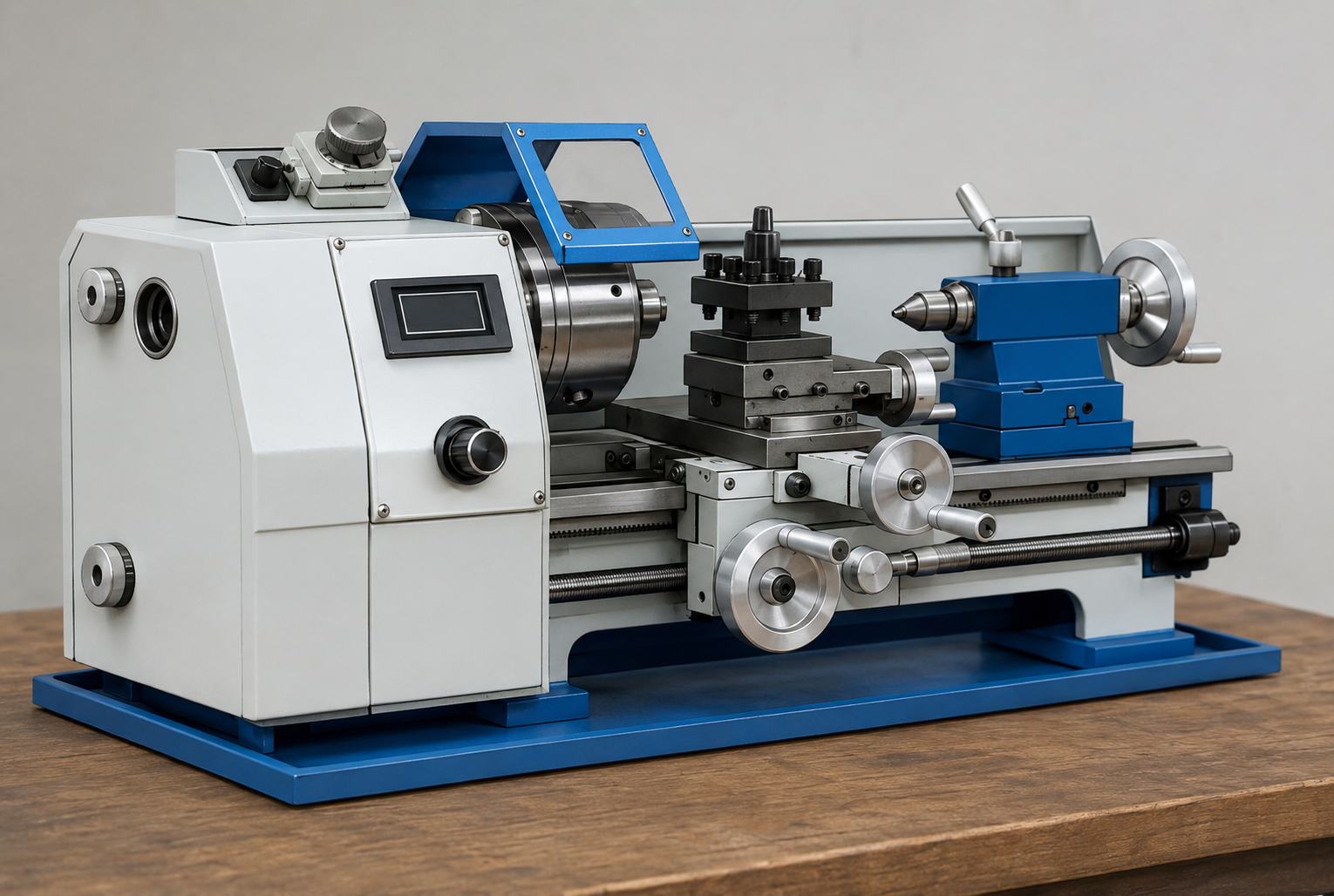

El ingeniero de Moscow Sergey Sadovnikov ha creado y patentado un torno de sobremesa con un diseño mejorado. Gracias a este desarrollo, se ha logrado reducir significativamente las vibraciones durante el funcionamiento del equipo.

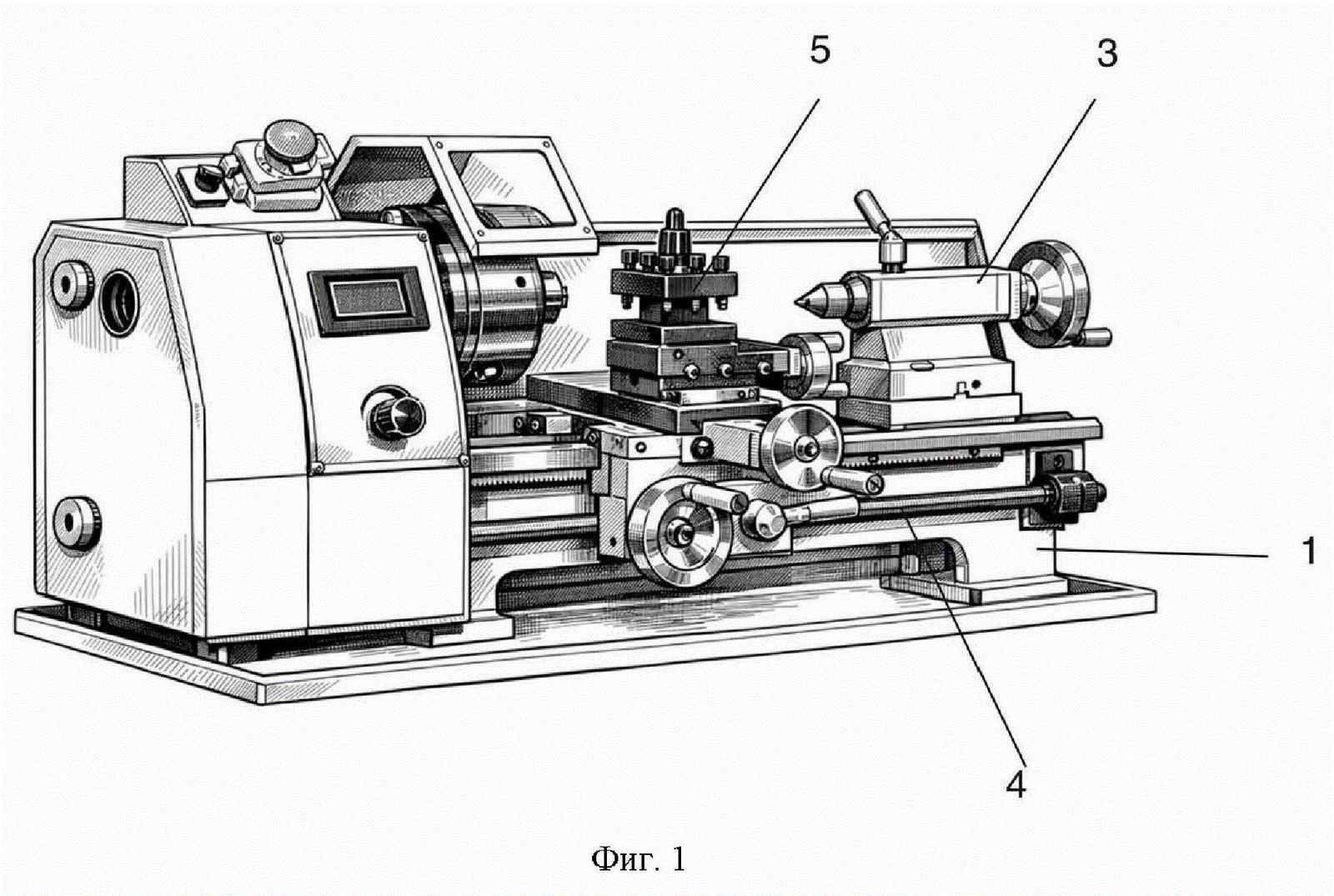

La diferencia clave del desarrollo fue la nueva disposición de la bancada y la unidad de accionamiento. En la zona del cabezal, la bancada recibió una sección transversal de caja cerrada en lugar de la estructura abierta utilizada en análogos conocidos. Además, el motor de accionamiento y la polea se trasladaron al lado exterior de la pared trasera de la bancada.

Según el desarrollador, esta solución aumenta la rigidez de la estructura, reduce las deformaciones por flexión y torsión, y disminuye la transmisión de vibraciones a la superficie de apoyo. Esto debería tener un efecto positivo en la estabilidad del torno y la precisión del mecanizado de las piezas.

El modelo de utilidad está diseñado para tornos de sobremesa utilizados en producción de lotes pequeños e individuales, talleres de formación, laboratorios, así como en talleres domésticos, donde la compacidad del equipo y la alta precisión son especialmente importantes.

El diseño también incluye elementos adicionales que contribuyen a aumentar la rigidez. Entre ellos se encuentran cavidades longitudinales internas, nervios de refuerzo transversales, una placa de motor para la instalación de elementos de accionamiento y orificios tecnológicos en las paredes de la bancada.

Las pruebas experimentales mostraron una reducción constante del nivel de vibraciones a medida que se implementaban nuevas soluciones de diseño. El mejor resultado lo demostró la variante con una bancada de tipo caja cerrada, nervios de refuerzo internos y una placa de motor, donde la amplitud de las vibraciones resultó ser mínima en comparación con el diseño base.
