Современный газотурбинный двигатель поражает своей осевой симметрией. Однако в центре этой геометрической гармонии скрывается узел, без которого передача энергии просто невозможна, — вал. Специалисты Объединённой двигателестроительной корпорации (ОДК) поделились деталями того, как устроены эти критически важные детали и почему в мощных агрегатах часто применяют схему «вал в валу».
Почему одного вала недостаточно?
На первый взгляд, усложнение конструкции может показаться излишним. Двигатели действительно делятся на одновальные и многовальные. Однако, как пояснили инженеры ОДК, в серьёзных авиационных и промышленных установках конструкция «вал в валу» встречается нередко. Причина кроется в газодинамике.
Роторы компрессоров и турбин, работающие с разным давлением, требуют разных скоростей вращения. Поток газов диктует свои условия: чтобы каждый узел выдавал максимальный коэффициент полезного действия, он должен вращаться независимо от других. Именно поэтому в двигателях большой мощности конструкторы предусматривают до трёх раздельных валов. Это позволяет каждому ротору работать в своём оптимальном режиме.
Экстремальные нагрузки и ювелирная точность
Условия, в которых функционирует вал, эксперты сравнивают с экстремальным спортом, который не прекращается ни на секунду. Деталь испытывает на себе:
- высочайшие обороты;
- критические температуры;
- колоссальные крутящие моменты;
- постоянную угрозу высокочастотных вибраций.

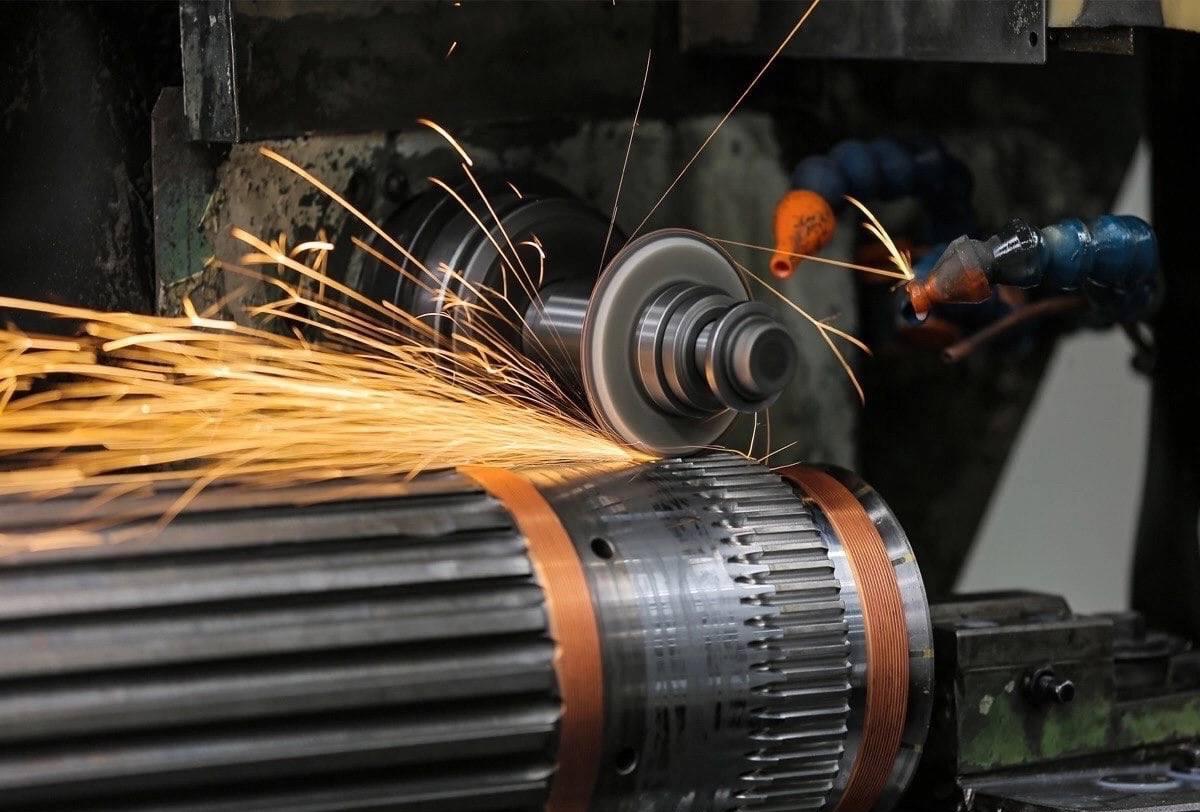

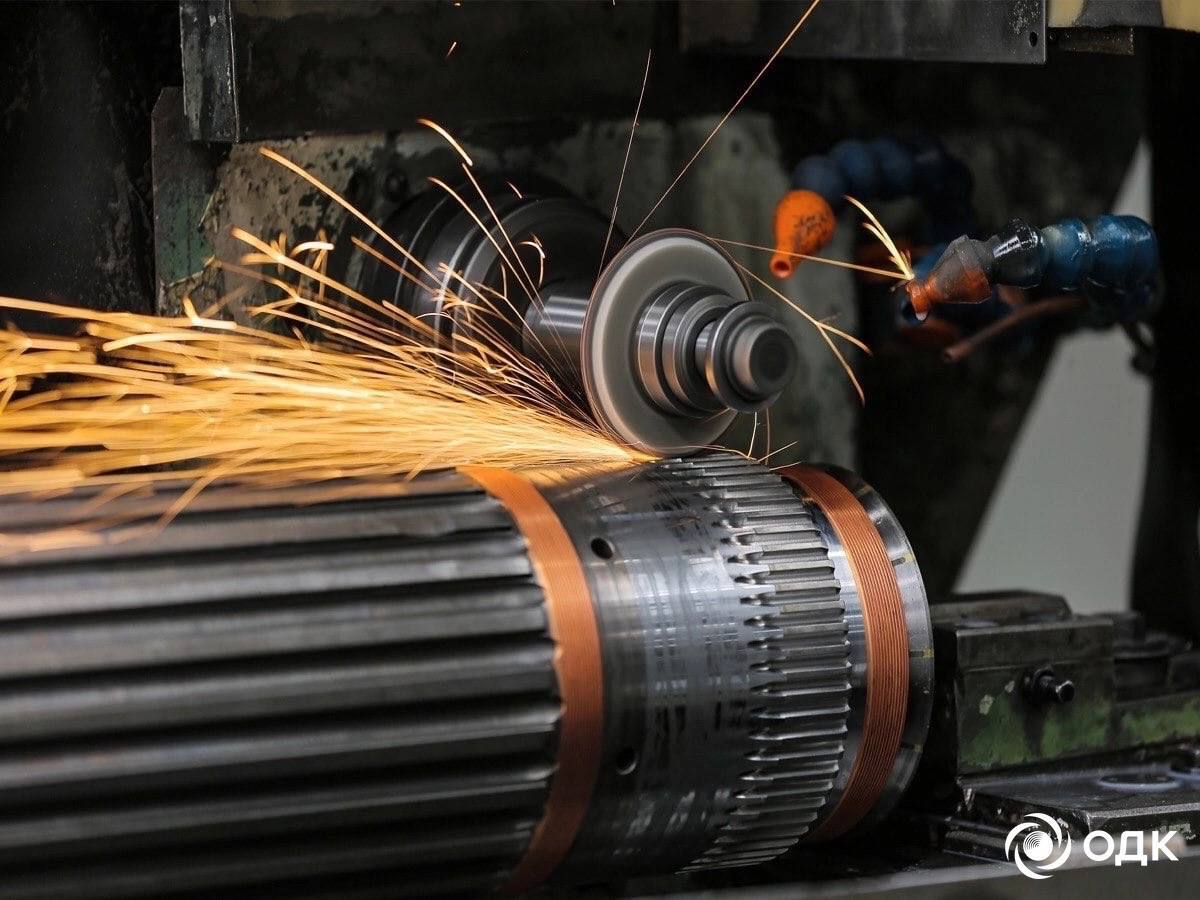

Перед конструкторами ОДК стоит сложная задача: сделать вал максимально лёгким, но при этом абсолютно надёжным. Осевые и радиальные нагрузки создают напряжения, требующие ювелирной точности при обработке и идеальной балансировке. Любая погрешность здесь недопустима.
Контроль каждого грамма стали

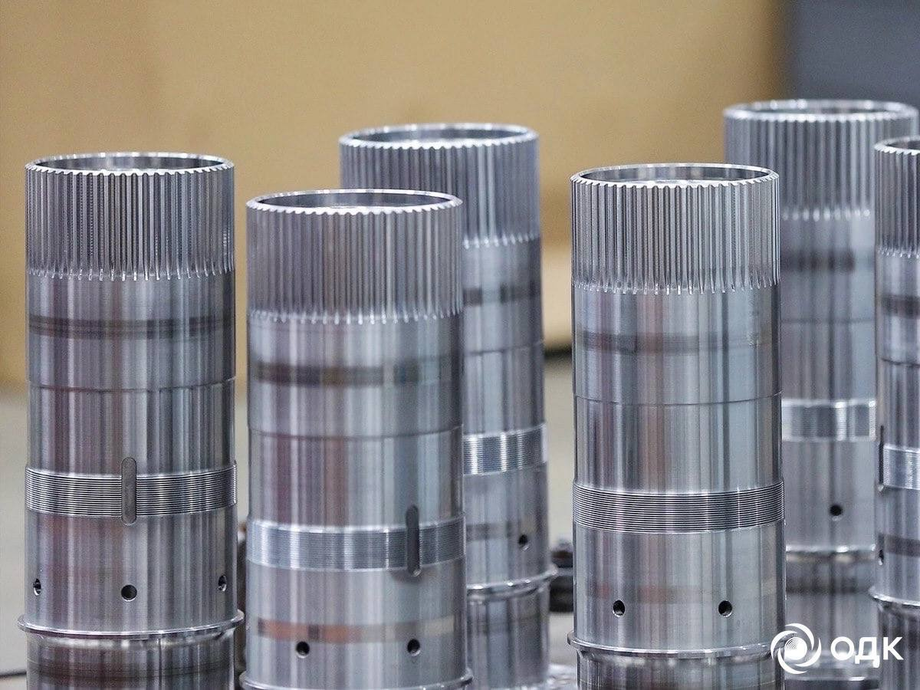

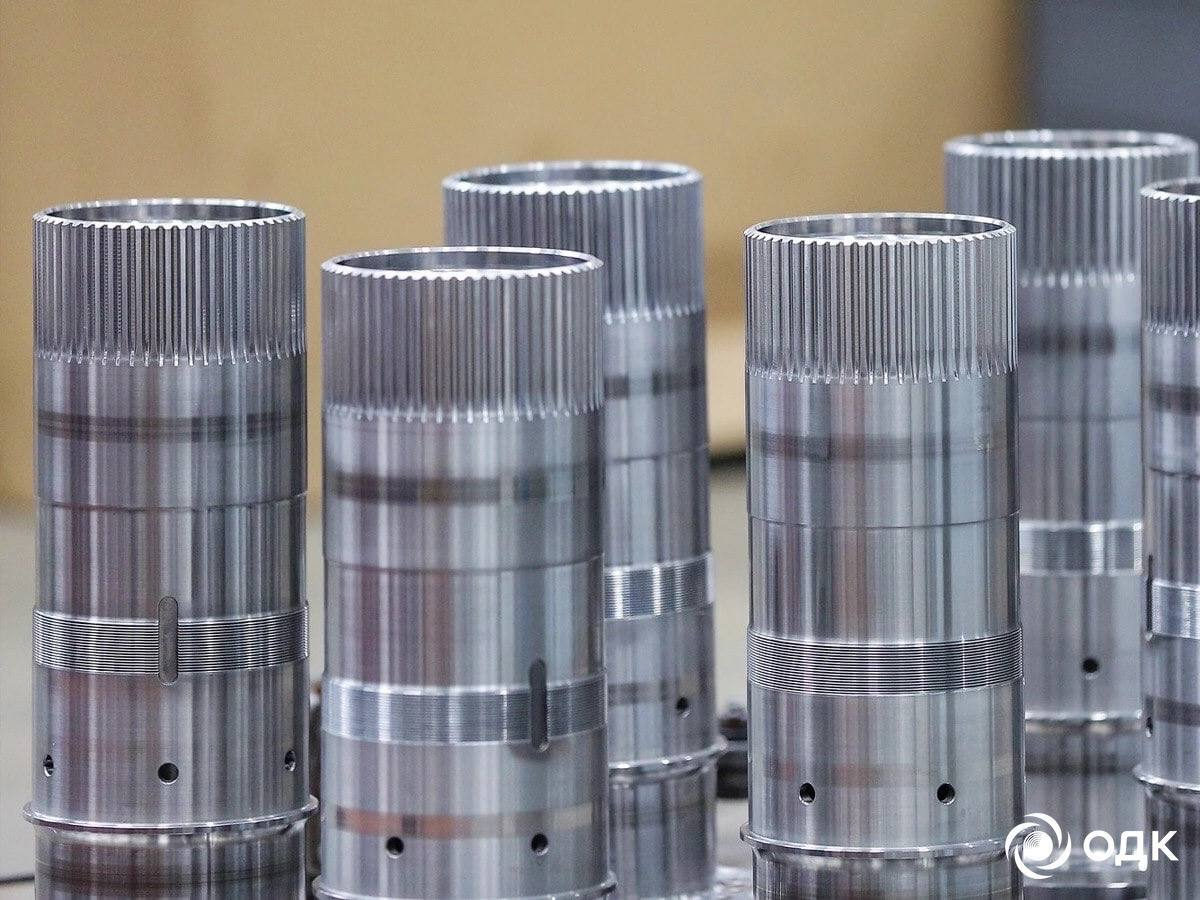

Для производства валов используют высококачественные легированные стали. Но в корпорации подчёркивают: даже лучший сплав сам по себе не гарантирует успеха. В отрасли действует правило тотального входного контроля. Металл проверяют для каждого конкретного экземпляра детали, чтобы исключить любые скрытые дефекты.
В ОДК напоминают: вал газотурбинного двигателя — это не просто металлический стержень. Это основа, на которую нанизана вся мощность агрегата. От его целостности зависит работа всего механизма, поэтому к его созданию подходят с особой тщательностью.
