Объединённая двигателестроительная корпорация (ОДК, входит в Ростех) в деталях раскрыла работу одного из важнейших узлов вертолётного двигателя — главного редуктора. Как пояснили в пресс-службе ОДК, силовая установка и несущий винт работают в совершенно разных скоростных диапазонах, и соединить их напрямую без посредника невозможно.
Главная проблема — огромная разница в оборотах. Свободная турбина вертолётного газотурбинного двигателя, не создающая реактивной тяги, раскручивается до 12-15 тысяч оборотов в минуту. Это абсолютно недопустимые значения для несущего винта, скорость вращения которого ограничена: например, на Ми-8 она составляет всего около 192 оборотов в минуту, а на Ми-24 — порядка 240. Без редуктора винт просто бы разрушился, поэтому в конструкцию вводится механическая передача, согласующая скорости и преобразующая крутящий момент.

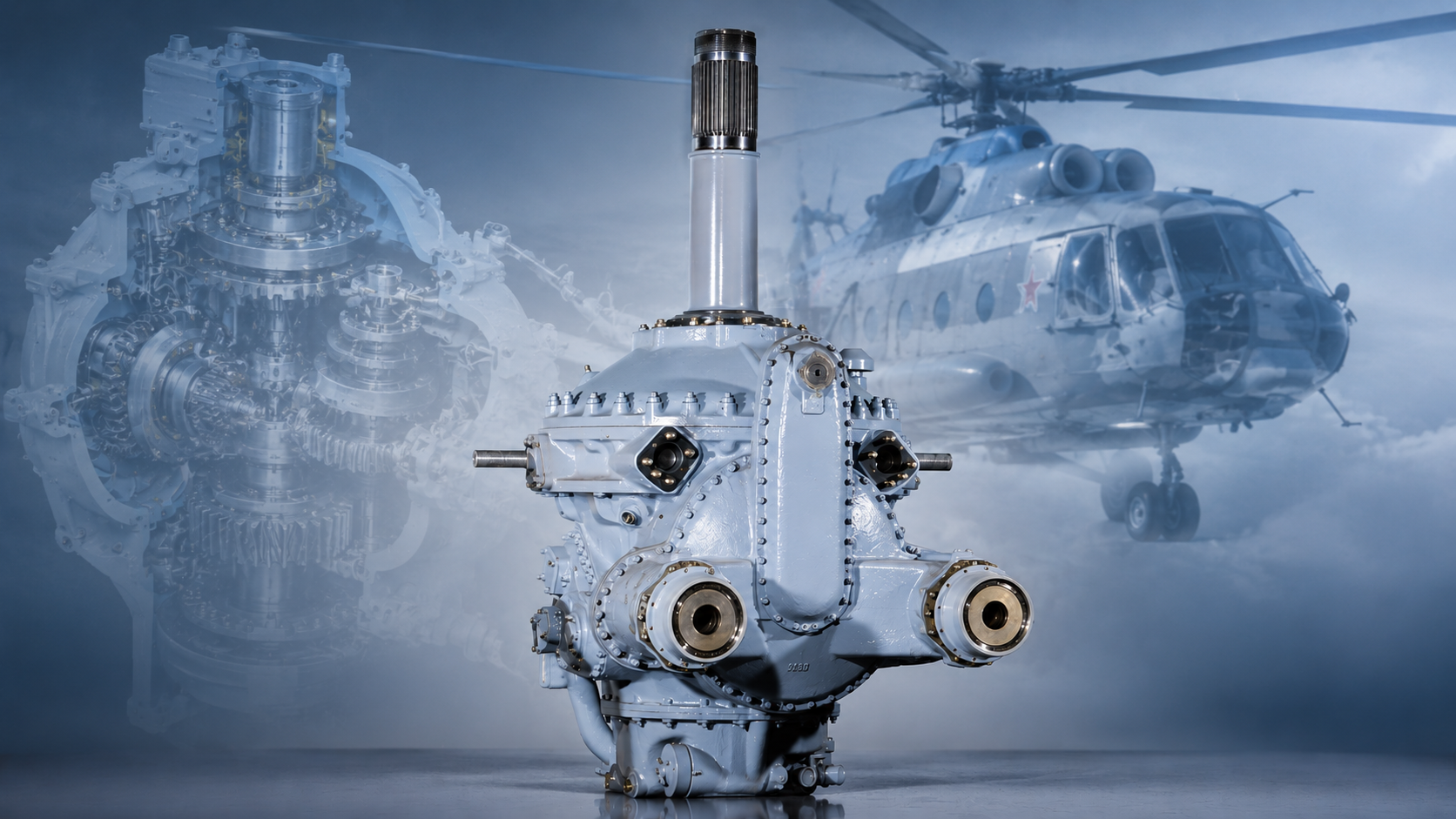

Сам редуктор устроен по принципу многоступенчатой передачи. Зубчатые колёса разных диаметров входят в зацепление друг с другом, образуя несколько ступеней, и за счёт передаточного отношения срезают обороты с нескольких десятков тысяч до требуемых значений. При этом редуктор не только передаёт мощность на несущий и хвостовой винты, но и раздаёт её на ключевые агрегаты: генератор, гидронасосы и маслонасос — то есть обеспечивает работу всей бортовой гидравлики и электрики.
В продуктовой линейке ОДК этот узел применяется прежде всего на турбовальных двигателях. Фактически корпорация подчеркивает роль механической обработки в двигателестроении: именно высокая точность изготовления редуктора определяет и ресурс силовой установки, и уровень вибраций, и безопасность полётов в целом.
В контуре ОДК производство таких узлов ведётся на предприятиях с глубокими компетенциями в металлообработке и термической обработке, включая «Красный Октябрь», где выпускается, например, редуктор двигателя ТВ3-117.
