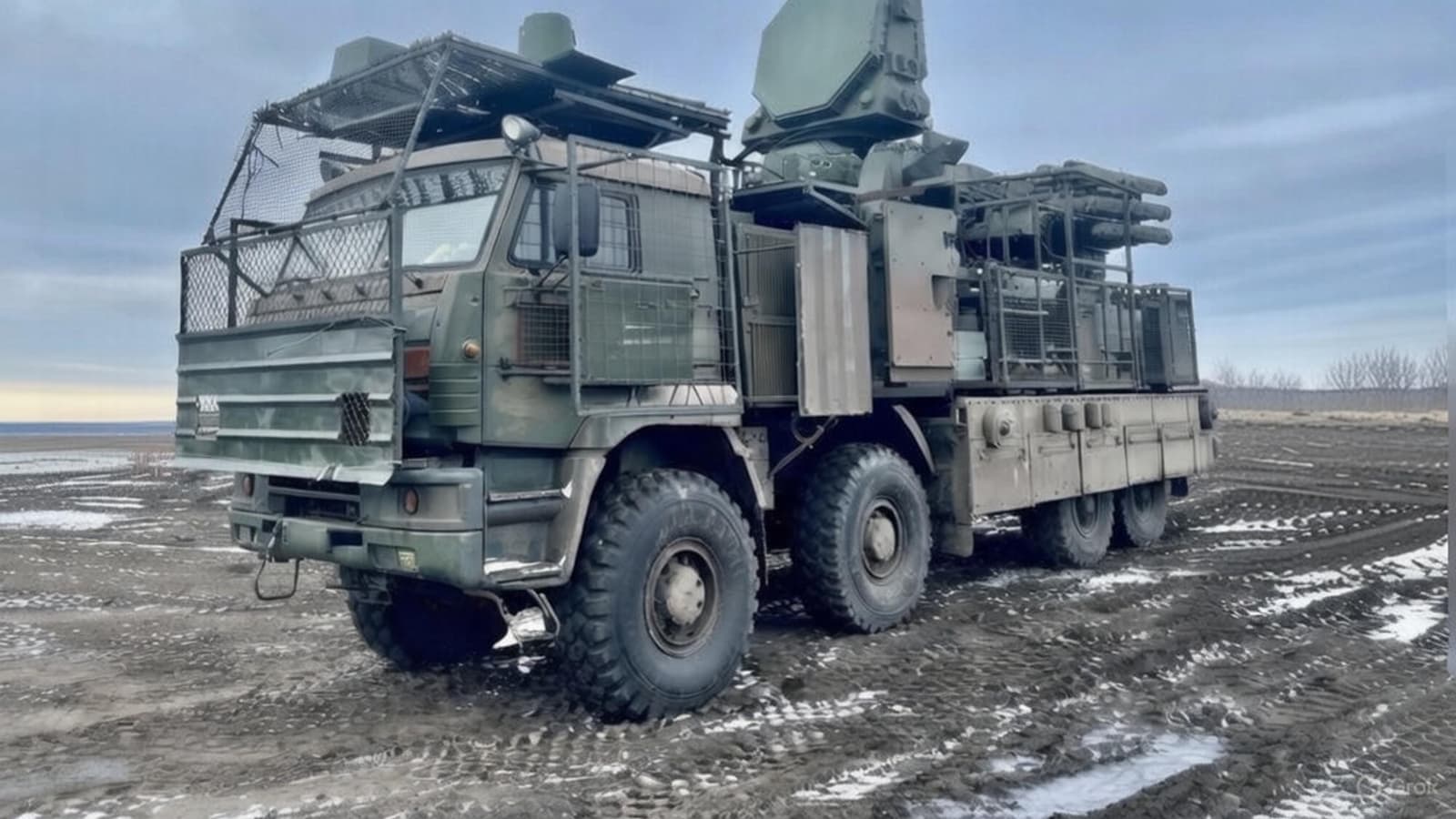

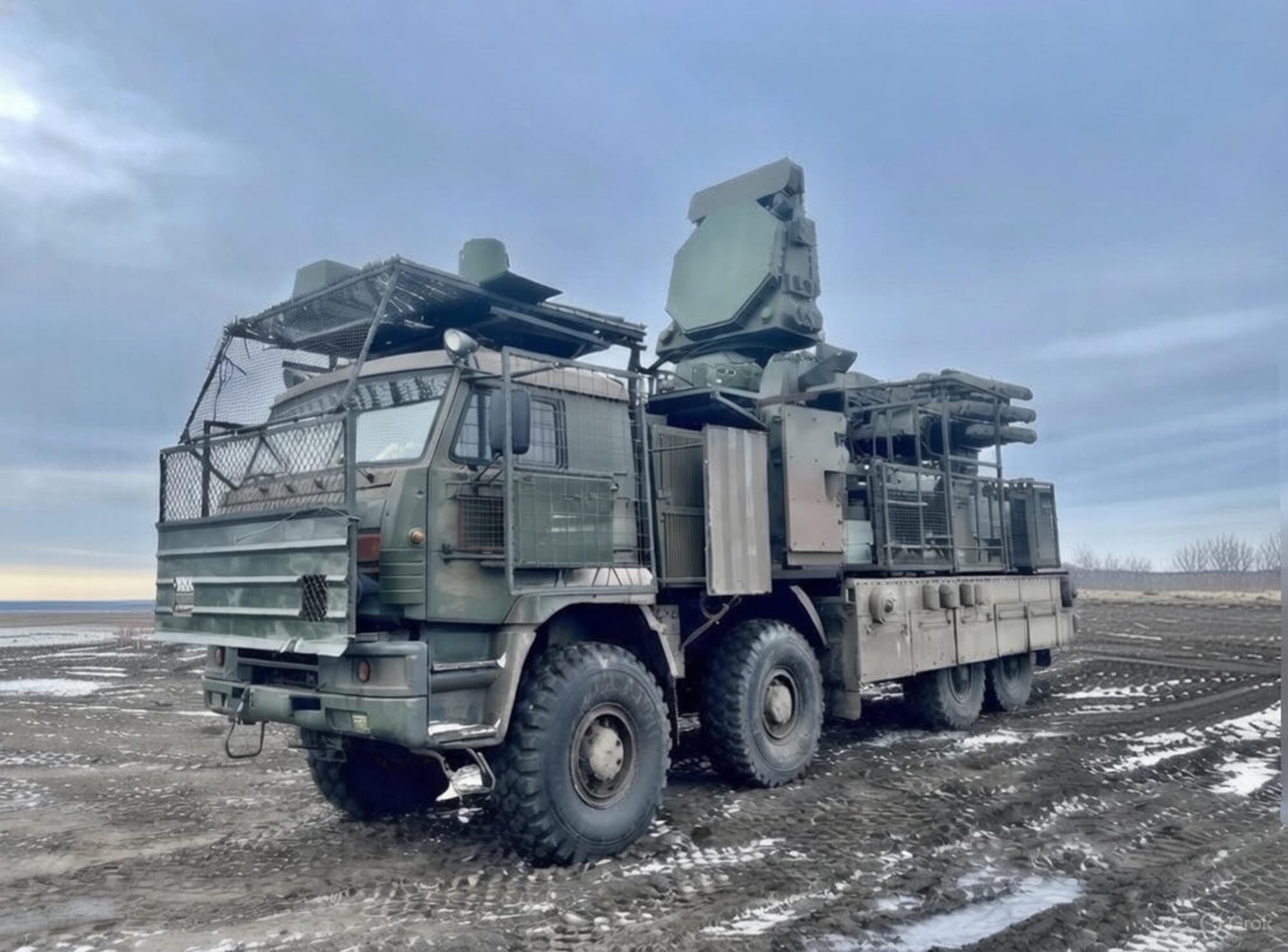

На опубликованном снимке зенитного ракетно-пушечного комплекса (ЗРПК) «Панцирь-С1» на шасси КамАЗ-6560 (8×8) впервые зафиксирована интеграция многоуровневых элементов защиты — от противодронных и противокумулятивных угроз до активных средств радиоэлектронной борьбы (РЭБ). Особое внимание привлекает модульное навесное разнесённое бронирование и компактные многодиапазонные РЭБ-модули, размещённые непосредственно на боевой машине.
Такая компоновка ставит перед инженерами задачу обеспечения устойчивой работы бортовых радиолокационных станций на фоне собственных помех. Решение найдено в гибкой архитектуре электромагнитной совместимости (ЭМС). Как показывает анализ конструкции, стабильное формирование диаграммы направленности РЛС обнаружения — РЛМ СОЦ (S-диапазон) — достигается двумя ключевыми способами:
- Временное отключение РЭБ-модулей в момент активного обзора воздушного пространства и ведения огня. Это позволяет исключить внутренние помехи при работе с целями малой эффективной отражающей поверхности (ЭОП), особенно в сложных метеорологических условиях.
- Физическое разнесение антенного поста. Антенна РЛМ СОЦ поднята на 1,5–2 метра над уровнем РЭБ-модулей. В сочетании с активной фазированной антенной решёткой (АФАР) и возможностью электронного сканирования луча это обеспечивает частичную пространственную и электромагнитную развязку.
Что касается РЛС сопровождения и наведения ракет — 1РС1-2 (Ka-/X-диапазоны), — она демонстрирует высокую степень ЭМС с РЭБ-системами, поскольку последние функционируют преимущественно в L/S-диапазонах. Тем не менее, в критических режимах (например, при сопровождении БПЛА или высокоманевренных целей) предпочтение по-прежнему отдаётся временному отключению РЭБ, чтобы гарантировать максимальную точность наведения.
